镶钻孔

2021-09-04基础入门10936

该功能是针对饰品当中对镶钻位的需求而做,相对于以前在曲线上画线获得旋转面的方法此命令提供了简单而快速有效的解决方法。图1是镶钻孔的参数设置界面。

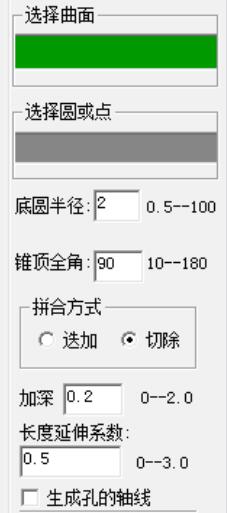

▲图1 镶钻孔参数设置

参数定义:

底圆半径:

即圆锥底的底圆半径。当选择点时这个数值是有效的,当选择圆时系统自动将圆的半径当作底圆半径。

锥顶全角:

圆锥体的顶角。

加深选项:

如果严格按照钻石的理论参数打镶钻孔,因加工过程的欠切和材料的缩水,可能出现钻石转配困难,因此添加加深选项。

长度延伸:

如果钻石有一部分在曲面的外面,为钻孔旁又有比较高的材料时,长度延伸系数为零的话,钻石镶不进去,旁边的材料会有干涉,长度延伸选项可解决这个问题。

生成孔的轴线:

勾选此功能时将会显示出孔的轴线,否则不显示。
