几何镶钻孔

2021-12-12浮雕7665

该功能也是针对饰品当中对镶钻位的需求而做,相对于以前在曲面上画线获得旋转面的方法,此命令提供了简单而快速有效的解决办法。

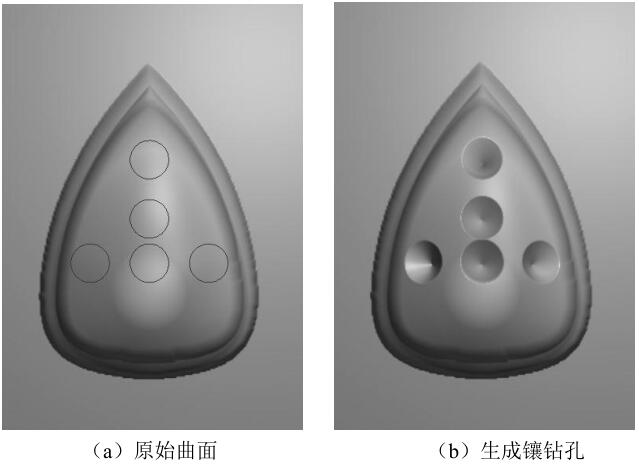

▲图 1 镶钻孔

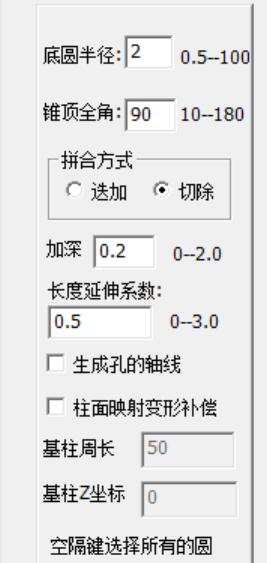

▲图 2 镶钻孔对话框

操作步骤:

1)选择命令“几何→镶钻孔”。

2)设置参数(如图2)。

3)选择需要镶钻的圆,右键结束命令。

镶钻孔参数定义:

底圆半径:

圆锥体的底圆半径。当选择点时这个数值是有效的,当选择圆时系统自动将圆的半径当作底圆半径。

锥顶全角:

即圆锥体的顶角。

加深选项:

如果严格按照钻石的理论参数打镶钻孔,因加工过程的欠切和材料的缩水,可能出现钻石装配困难,因此添加加深选项。

长度延伸:

如果钻石有一部分在曲面的外面,而钻孔旁又有比较高的材料时,长度延伸系数为零的话,钻石镶不进去,旁边的材料会有干涉,长度延伸选项可解决这个问题。
