圆锥体
绘制出标准的圆锥体(网格曲面,如图1所示)。
▲图 1 标准圆锥体
操作步骤:
1、在艺术菜单中选中标准曲面的圆锥体功能。
2、设定参数,绘制出圆锥体:注意设定参数(如顶半径、底半径、锥高和基点位置)以满足设计需要。

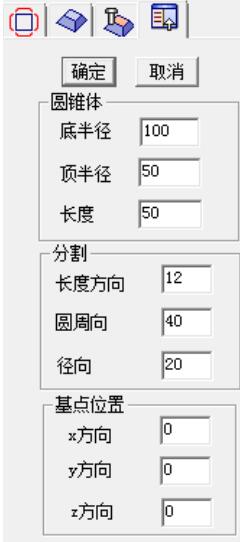

▲图 2 圆锥体参数设置
▲图 3 圆锥体参数意义
参数定义:
长度、顶半径和底半径:
长度即为圆锥长度(高),顶半径和底半径分别为圆锥顶半径和圆锥底半径。
分割:
意义同长方体,但方向是长度方向(即圆柱高的方向)、圆周向和半径方向。
基点位置:
基点为锥底中心。
绘制出标准的圆锥体(网格曲面,如图1所示)。
▲图 1 标准圆锥体
1、在艺术菜单中选中标准曲面的圆锥体功能。
2、设定参数,绘制出圆锥体:注意设定参数(如顶半径、底半径、锥高和基点位置)以满足设计需要。
▲图 2 圆锥体参数设置
▲图 3 圆锥体参数意义
长度、顶半径和底半径:
长度即为圆锥长度(高),顶半径和底半径分别为圆锥顶半径和圆锥底半径。
分割:
意义同长方体,但方向是长度方向(即圆柱高的方向)、圆周向和半径方向。
基点位置:
基点为锥底中心。
