圆环
绘制出标准的圆环(网格曲面,如图1所示)
▲图 1 标准圆环
操作步骤:
1、在艺术菜单中选中标准曲面的圆环功能。
2、设定参数,绘制出圆环。
▲图2 圆环参数设置
参数定义:
大半径:
环的大半径。(单位:毫米)
小半径:
环的小半径。(单位:毫米)
分割:
意义同长方体,但方向是沿大半径方向和小半径方向。
基点:
圆环的中心点。
圆环各参数意义如图3所示:
▲图3 圆环参数意义
绘制出标准的圆环(网格曲面,如图1所示)
▲图 1 标准圆环
1、在艺术菜单中选中标准曲面的圆环功能。
2、设定参数,绘制出圆环。

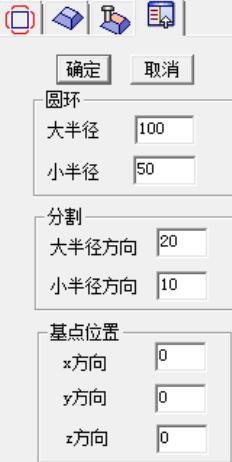

▲图2 圆环参数设置
大半径:
环的大半径。(单位:毫米)
小半径:
环的小半径。(单位:毫米)
分割:
意义同长方体,但方向是沿大半径方向和小半径方向。
基点:
圆环的中心点。
圆环各参数意义如图3所示:

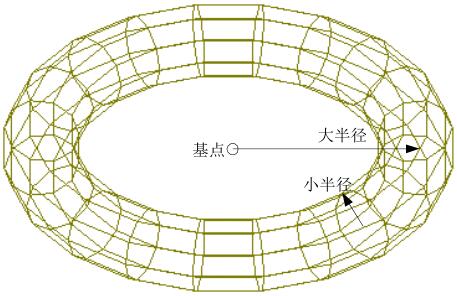

▲图3 圆环参数意义
