网格曲面相减

2021-09-06基础入门10765

网格曲面相减功能主要用于对扫描已变形的对象所得到的数据(扫描数据保留了对象的变形量)进行调平。

例如:

扫描已变形木板所得的数据,其中木板有规律的变形可以借助参考曲线实现调平,变形无规律的情况可使用“同构矩形网格相减”功能实现调平。

操作步骤:

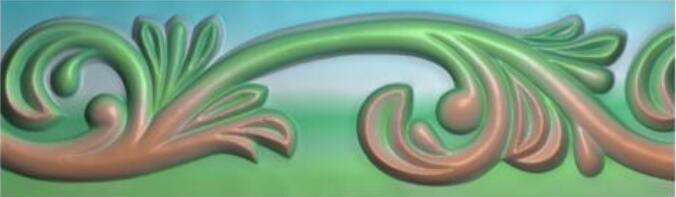

1、打开扫描后生成到的文件,如图1。


▲图1 扫描得到的文件(变形)

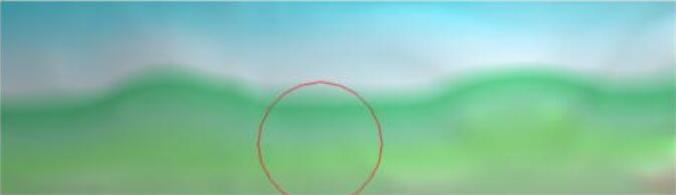

2、进入虚拟雕塑环境下的冲压命令,分别选择冲压效果中的低点、颜色模板选项中的“颜色内”选项、颜色模板(基准)选择“颜色外”选项,得到如图2所示效果图。


▲图2 冲压磨光后得到的曲面

3、返回平面环境下,使用“同构矩形网格相减”功能得到最终调整后的效果,如图3所示。

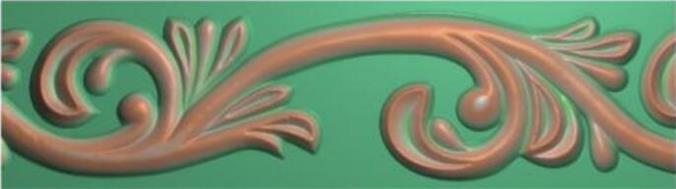

▲图3 矩形网格相减后已调平的曲面

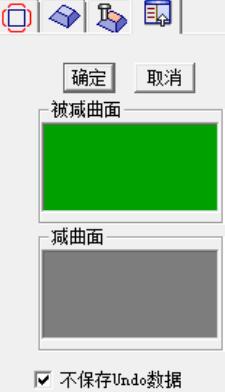

图4是网格曲面相减参数设置对话框,可以根据需要选择需要被减曲面和减曲面等参数。


▲图4 网格曲面相减参数设置
