曲面方位调整

2021-09-06基础入门15353

对于很多的扫描进入的曲面的方向并不理想,由于扫描曲面的基面往往不是水平面,对以后的操作带来很多不便,使用这个命令可以将曲面基面重新调整为水平面。注意:此命令同时将曲面调整到原点附近。

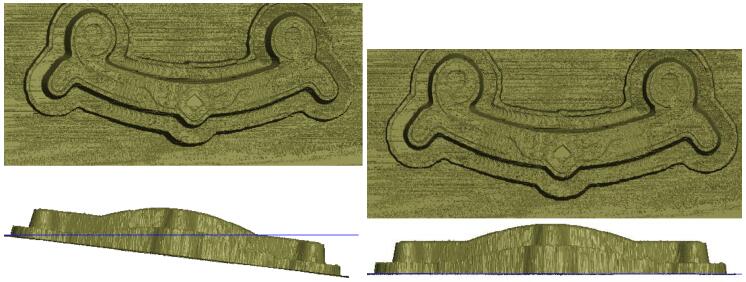

方位调整前后的曲面

▲图1 方位调整前后的曲面

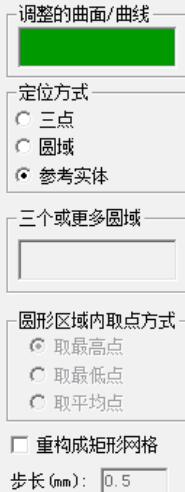

曲面调整对话框

▲图2 曲面调整对话框

操作步骤:

1、艺术菜单中选中标准曲面的调整曲面方位的功能。

2、选择要调整方位的曲面(可以是一个曲面也可以是多个曲面,但必须是艺术曲面)。

3、选择三个圆形区域(注意:圆形区域与被选曲面在Z向应当有重叠的部分)。

4、点击确定。

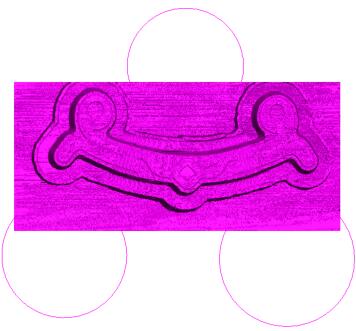

曲面调整中曲面与圆形区域的相对位置关系

▲图3 曲面调整中曲面与圆形区域的相对位置关系

参数定义:

圆内取点方式→取最高点:

即圆内的最高点参与调整方位的计算。

圆内取点方式→取最低点:

即圆内的最低点参与调整方位的计算。

圆内取点方式→取平均点:

即用圆内点的平均数来参与计算。

重构成矩形网格

文位调整后的曲面变形拓扑矩形网格,为方便在虚拟雕塑中计算,可以将网格重构
