读取行扫点云数据

2021-09-06基础入门4887

读取行扫点云数据命令用于读取描仪扫描所得后缀为cns的点云数据。

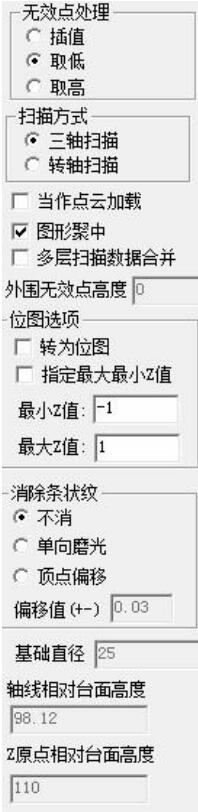

▲图1  读取行扫点云数据参数设置

实现方法:

(1)、选择菜单命令:

艺术曲面→标准曲面―读取行扫点云数据;

(2)、设置无效点处理方法

无效点即没有测量数据的点,对于这种点可以选择三种方式进行补充。插值即根据前后位置的有效点进行线性插值得到,取低即取值为前后位置有效点中最小值,取高则是取值为前后位置有效点中最大值。

(3)、设置扫描方式

根据实际扫描方式选择为三轴扫描或转轴扫描。

(4)、勾选选项当作点云加载,扫描数据将以点云形式加载,否则以矩形网格曲面形式加载。

(5)、勾选选项图形聚中能够将加载的图形聚中,此选项在扫描方式三轴扫描时可用。

(6)、勾选选项转为位图,加载数据的同时在所选文件所在文件夹内生成对应位图文件,位图文件名为原文件名+image.bmp,此选项在扫描方式为三轴扫描时可用。

(7)、读取转轴扫描数据需设置扫描时的基础直径、轴线相对台面高度及Z原点相对台面高度。

(8)、点击确定按钮后,在弹出的文件对话框中选取读入的文件,点击取消按钮退出命令。
