路径属性

2022-06-04雕刻路径6476

路径属性功能用来观察路径尺寸、路径段数以及加工时间等。更全的信息可以在工具栏【对象属性】中观察。

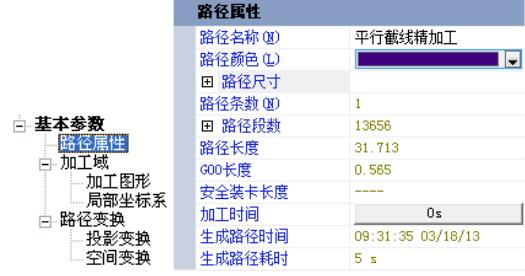

▲图 1 路径属性

参数说明:

路径名称:

当前路径的名称,可修改。

路径颜色:

当前路径的颜色,可点击右方下拉菜单修改。

路径尺寸:

显示当前路径的尺寸信息,最小值表示路径包围盒的左下角坐标,最大值表示路径包围盒右上角坐标。

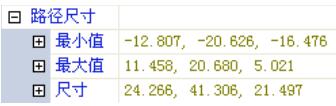

▲图 2 路径尺寸

路径条数:

显示路径的条数。

路径段数:

路径段数:路径子段个数。

定位路径:定位路径条数。

直线路径:直线路径子段条数。

圆弧路径:圆弧路径子段条数。


▲图 3 路径段数

路径长度:

总的路径长度。

G00 长度:

定位路径的长度。

安全装卡高度:

安全装卡高度的设置。

加工时间:

显示软件计算的加工时间。该按钮显示 0s 时,表示没有计算加工时间,点击该按钮,弹出【机床设置】对话框,选择机床,软件会自动估算加工所需要的时间,计算完毕时加工时间自动显示在按钮上。

生成路径时间:

路径计算完毕时,计算机的系统时间。

生成路径耗时:

路径从开始计算到计算完毕所用的时间。
