计算设置之轮廓设置

2022-05-31雕刻路径8122

轮廓设置有四个参数,分别为轮廓自交检查、轮廓自动结合、轮廓自动连接和删除边界路径点,如下图所示:

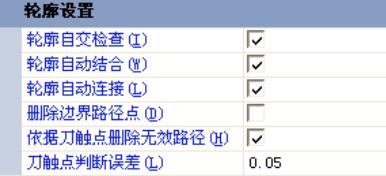

▲图 1 轮廓设置

参数说明:

轮廓自交检查:

选中该选项,系统会自动排除轮廓相交的部分。在进行轮廓切割区域加工等要求轮廓不能自交,如果图形轮廓出现自交,有时候无法生成路径。使用“轮廓自交检查”功能就可以解决这种问题。

轮廓自动结合:

该选项用于将用户选择的多个轮廓结合成一个轮廓组进行加工,系统自动判断实际的雕刻区域。

轮廓自动连接

有时候,绘制或者“输入”的图形是多段曲线组成的非连接或不闭合的轮廓曲线,这种轮廓图形原则上是无法生成刀具路径的,如下图所示:

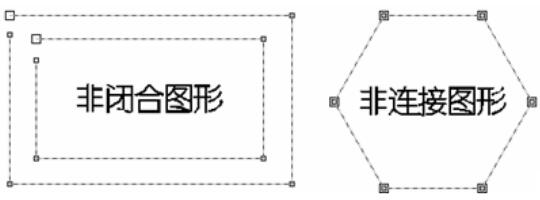

▲图 2 非连接或不闭合的轮廓曲线

如果遇到这类轮廓图形,选择该选项,将对轮廓进行自动连接。

删除边界路径点:

选中该选项,将自动删除掉加工面边界线外的多余路径段。


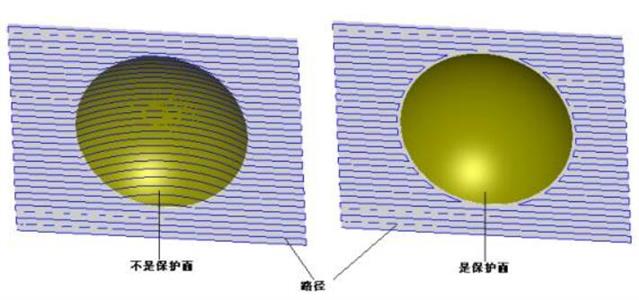

▲图 3 未删除边界点


▲图 4 删除边界路径点

依据刀触点删除无效路径:

选择该选项,将按照刀触点判断删除无效路径。

刀触点判断误差:

设置刀触点判断的误差范围。
