尖角形式

2022-05-29雕刻路径6526

在图形设计中经常存在一些尖角,该尖角由曲线或曲面之间相交形成,加工中刀具在雕刻这些尖角时可以按照圆弧轨迹走刀,也可以按照直线延长的方式走刀。尖角设置包括过渡方式、最大/小尖角、光滑路径尖角、加工模型倒角及光滑连刀路径。

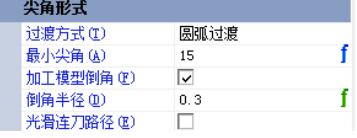

▲图 1 尖角形式

参数说明:

过渡方式:

过渡方式分为四种:

1、直线延长:使用直线延长方式过渡尖角。

2、直线截断:使用直线截断方式过渡尖角。

3、圆弧过渡:使用圆角方式过渡尖角。

4、延伸圆弧:使用延伸圆角方式过渡尖角。

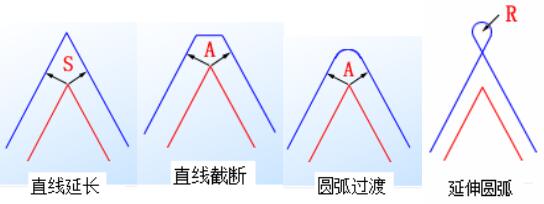

▲图 2 过渡方式

不同的过渡方式将加工出不同的效果。例如使用锥刀刻字时,使用“直线延长”方式可以加工出尖角位置棱角清晰的侧面效果,使用“圆弧过渡”方式可以加工出圆滑的过渡的侧面效果。

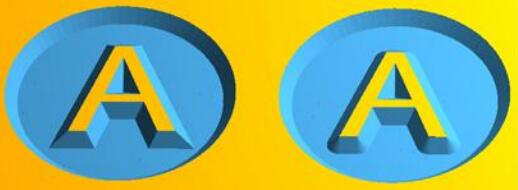

▲图 3 直线延长与圆弧过度

最大尖角:

过渡方式选择为【直线延长】时,用户可以设置直线延长的【最大尖角】,当尖角角度超过该值时,将采用圆弧过渡方式。

最小尖角:

过渡方式选择为【直线截断】或【圆弧过渡】时,用户可以设置【最小尖角】,当尖角角度小于该值时,将采用直线延长过渡方式。

圆弧半径:

过渡方式选择为【延伸圆弧】时,用户可以设置延伸圆弧的半径。

光滑路径尖角:

选中该选项并设置圆角半径,将对路径的尖角按照用户设置的圆角半径进行光滑处理。

光滑路径尖角可以降低粗加工中,刀具在轮廓尖角位置的吃刀量,延长刀具寿命;在精加工中,降低高速加工时机床震动,提高工件表面加工质量。如下图所示环绕等距路径光滑尖角前后对比!

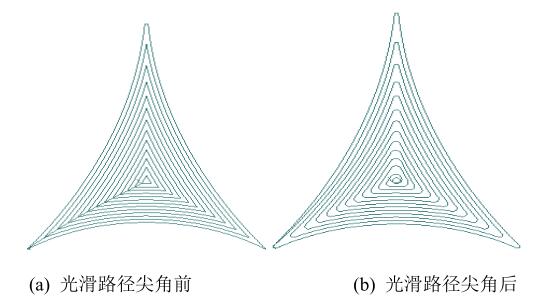

▲图 4 光滑尖角前后对比

加工模型倒角:

在精加工时,选择该选项并设置倒角半径可以对模型尖角位置进行倒角处理,降低高速加工时机床震动,提高尖角位置的加工质量。加工模型倒角后,模型尖角位置残料相当于半径为当前加工刀具半径加上模型倒角半径的刀具加工后的残料,后续可以使用清根加工去除残料。

光滑连刀路径:

光滑连刀路径选项主要用于以下几种场合:

1、 区域修边在修边次数大于 1 次的情况下,选中该功能能够实现螺旋走刀,如图所示:


▲图 5 区域修边

2、粗加工中的行切走刀方式以及平行截线精加工方式选中该选项后,使用圆弧替代直线连接切削路径,减弱加工中的急转急停现象。

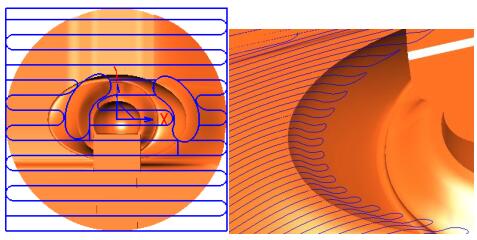

▲图 6 圆弧切削路径

3、 等高外形精加工方式在选中该选项后,在开口区域部分实现圆弧连接进退刀路径。


▲图 7 圆弧连接进退刀路径
