加工次序

2022-05-27雕刻路径11011

在加工次序中用户可以设置铣削方向、轮廓排序、分层次序和层间干涉距离。

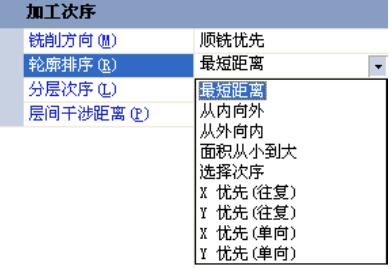

▲图 1 加工次序

参数说明:

铣削方向:

铣削方向是指刀具的旋转方向与刀具相对工件的运动方向,有顺铣和逆铣两种方式。沿着切削方向,刀具在切削轮廓的左侧称为顺铣;刀具在切削轮廓的右侧称为逆铣。

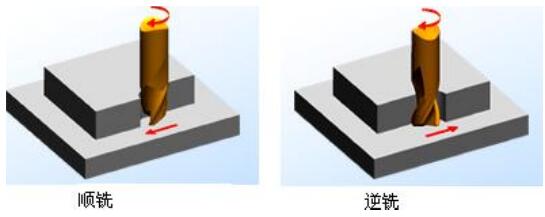

▲图 2 铣削方向

轮廓排序:

轮廓排序用于安排加工区域进入被加工阶段的顺序。三轴加工的轮廓排序方式有 9 种,分别是最短距离、从内向外、从外向内、面积从小到大、选择次序、X 优先(往复)、Y 优先(往复)、X 优先(单向)和 Y优先(单向)。

最短距离:选择该方式,将从第一加工轮廓开始,按照最短距离依次加工。

从内向外:选择该方式,先加工最里面的轮廓,然后逐步向外加工。

从外向内:选择该方式,先加工最外面的轮廓,然后逐步向内加工。

面积从小到大:选择该方式,按照轮廓区域的面积从小到大顺序加工。

选择次序:选择该方式,将按照用户选择轮廓顺序来安排加工次序。

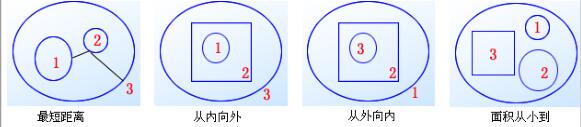

▲图 3 轮廓排序

当加工图形较多或加工阵列图形时,可以按照 X 优先(往复)、Y 优先(往复)、X 优先(单向)、Y 优先(单向)来优化加工顺序。

分层次序:

分层加工时,对于不同的切削层,可以安排不同的优先级别的切削顺序,分为区域优先和高度优先两种。

区域优先:先对同一切削区域的切削层进行加工,之后转向下一切削区域进行加工。

高度优先:先对同一切削层上的切削区域进行加工,之后转向下一切削层进行加工。

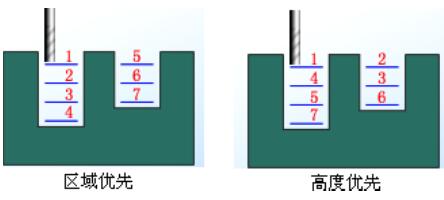

▲图 4 分层次序

高度优先有利于减小薄壁工件加工时的变形,而区域优先次序有利于缩短辅助路径长度,提高加工效率 。

层间干涉距离:

残料补加工等高外形角度分区精加工时,用户可以设置该参数,检查同一高度上相邻两区域加工时,刀具是否干涉。该参数默认值为0.50*tldi(刀具顶直径),当两区域距离小于该参数值时,将按照高度优先次序加工,防止发生干涉。

说明:

1、逆铣时,切削由薄变厚,刀齿从已加工表面切入,对铣刀的使用有利,逆铣时,当铣刀刀齿接触工件后不能马上切入金属层,而是在工件表面滑动一小段距离,由于强烈的摩擦,就会产生大量的热量,同时在待加工表面易形成硬化层,降低了刀具的耐用度,影响工件表面光洁度,给切削带来不利。

另外,逆铣时刀齿由下往上(或由内向外)切削,在切削面上有硬质层,积渣,工件表面凹凸不平较显著时,如加工锻造毛坯,应采用逆铣法。

2、顺铣时,刀齿开始和工件接触时切削厚度最大,且从表面硬质层开始切入,刀齿受很大的冲击负荷,铣刀变钝较快,但刀齿切入过程中没有滑移现象。顺铣的功率消耗要比逆铣时小,在同等切削条件下,顺铣功率消耗要低 5%~15%,同时顺铣也更加有利于排屑。

一般应尽量采用顺铣法加工,以提高被加工零件表面的光洁度(降低粗糙度),保证尺寸精度。

广告:精雕速成宝典

分享给朋友:
返回列表

上一篇:加工精度

下一篇:尖角形式

相关文章

雕刻方法

雕刻方法

各种雕刻方法都有各自的常用雕刻参数。为了便于用户访问修改这些参数,这些参数被集中在了路径向导对话框中。当用户选择不同的加工方法时,路径向导对话框中的这些常用参数就会跟随着变化。下面介绍一下这些常用参数。1、扩孔雕刻扩孔雕刻需要输入扩孔方式和...

材料库的修改与编辑

材料库的修改与编辑

一般情况下,加工材料应当从材料库中选择。在材料对话框的基本属性页面中,单击“材料库”按钮,会弹出材料库对话框。此时,程序会访问JDPaint安装目录中,Tool目录下的Material.mst文件,获取材料。如果该文件不存在,系统将创建缺省...

投影加深曲面粗雕刻

投影加深曲面粗雕刻

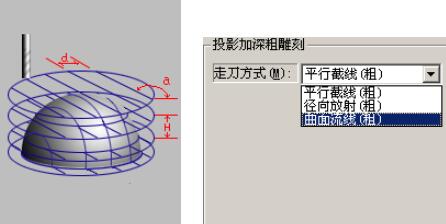

投影加深区域粗雕刻也是一层一层的切削工件,在每一层的加工过程中,根据曲面形状的不同,采用不同的走刀方式。一般用来加工整体比较平缓的零件。投影加深粗加工有三种走刀方式,如图1所示,分别为平行截线粗加工、径向放射粗加工和曲面流线粗加工。投影加深...
