北京精雕删除重叠线条方法

2021-06-01常见问题19714

什么是重线?

重线,基本上都是误操作导致的,重复的复制或者阵列,让看似一根线的效果下实际隐藏了很多线条。

那么,这些错误会有什么后果呢?

经常使用精雕软件的同学可能都遇到过一些诡异的问题,比如区域浮雕突然不能生成,或者生成比较奇怪的效果‍。


▲图1 区域浮雕

编区域加工刀路时发现软件提示“没有可加工区域”,可明明是选中区域的。

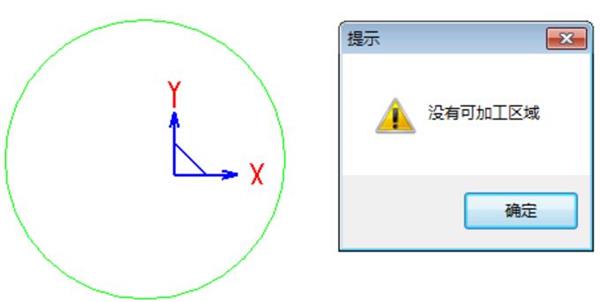

▲图2 没有可加工区域

出现上述情况基本上可以断定是由于轮廓线重叠导致的。“轮廓线重叠”是由两条或两条以上完全相同的曲线摆放在同一个位置(造成这种问题的原因是选中某些线条不小心复制,然后不小心粘贴),并且在后续操作中使用了“集合”命令(这会导致区域浮雕生成失败),或者在编刀路时是在同时选中重叠轮廓线的状态下编刀路就会出现上述无法生成刀路的结果。

解决方法:

使用精雕软件中自带检查重线,删除重线功能。先把线条并入3D环境,然后进入3D环境‍,选中所有线条,打开“工具”菜单“模型检查”“模型清理”。

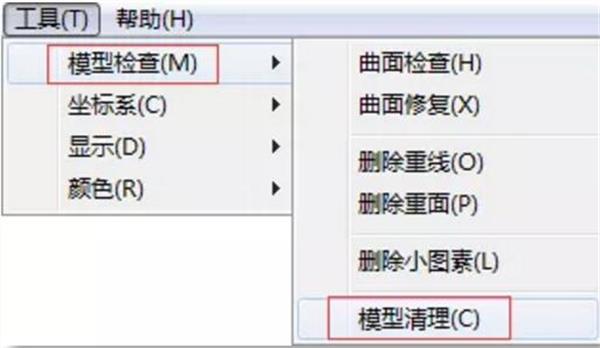

▲图3 模型清理

不同版本稍有区别,5.21版本操作方式如下:

JDPaint 5.21模型清理.jpg

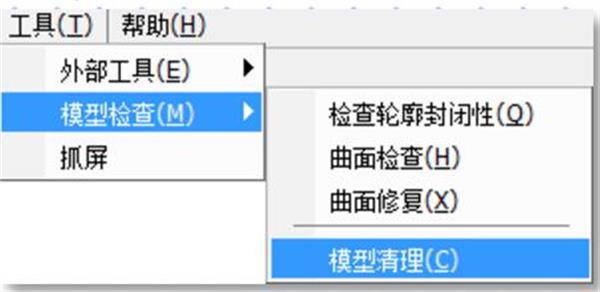

▲图4 JDPaint 5.21模型清理

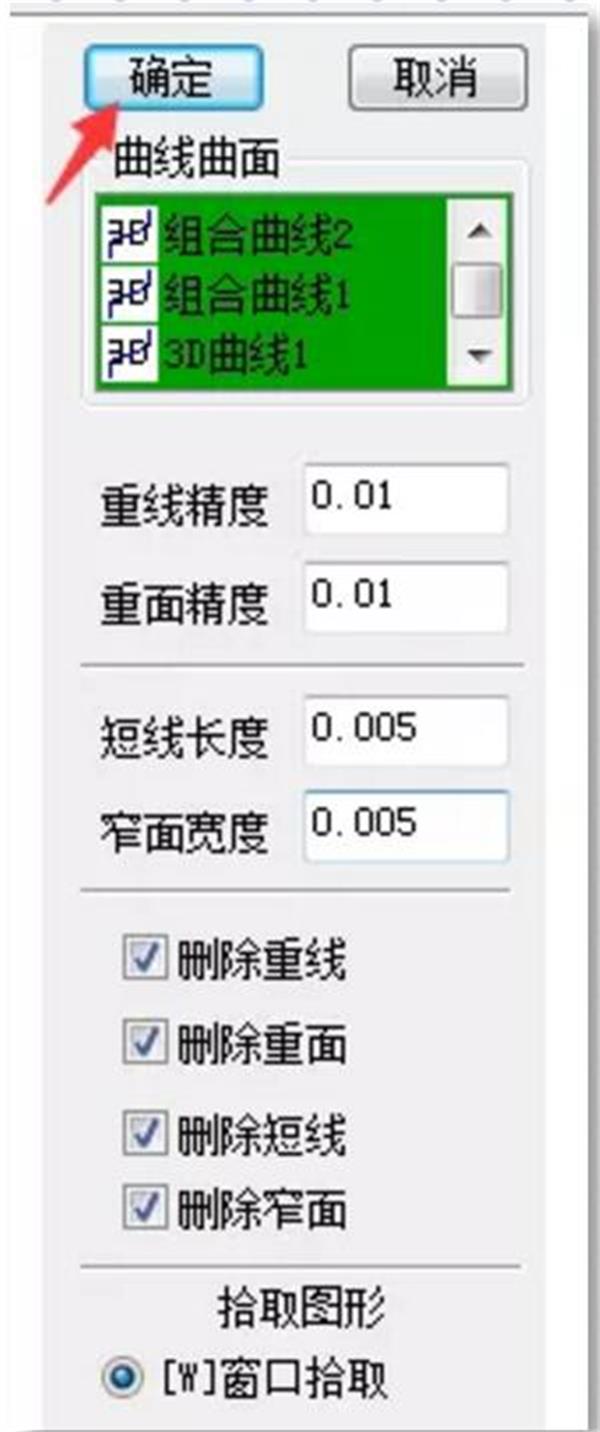

▲图5 删除重叠线条

那么,大家学会了吗,希望在你们用得上的时候可以体现出它的作用,如果觉得对你有所帮助,请转发一下吧,让我们有更多的动力为你们提供更多知识点。
