并入3D环境

2021-10-14基础入门16697

将图形对象转换为北京精雕软件提供的3D几何曲面造型环境中的三维图形对象。

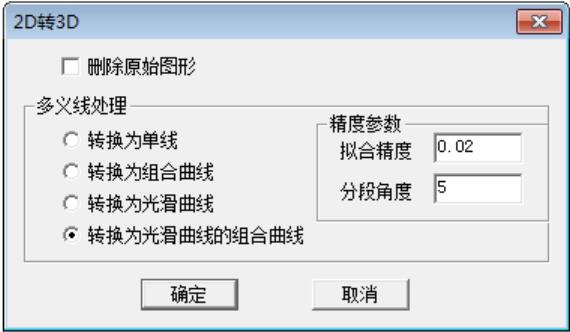

▲图 1 定义是否删除当前图形对象

实现方法:

(1)选择图形对象;

(2)点击菜单项;

(3)在对话框中定义是否删除当前图形选项。

操作步骤:

1、选择图形对象:

拾取要转换的图形对象。

2、点击菜单项:

点击“变换(R)”->“并入 3D 环境(M)”菜单项。

3、在对话框中定义是否删除原始图形:

在对话框(图1)中确定是否删除当前图形。

4、在对话框中选择多义曲线处理选项:

可以转换为单线、组合曲线、光滑曲线、光滑曲线的组合曲线。进度参数可以输入拟合精度和分段精度。

说明:

该命令亦可以将文字对象转换为几何曲面造型环境中的曲线。转换后的结果需要切换到精雕的几何曲面造型环境中才能观察到。
