曲线转换为圆弧

2021-10-14基础入门16892

将选择的曲线用一个或多个圆弧段来进行拟合,使得原曲线由多条圆弧段组成。

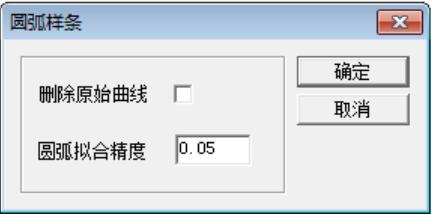

▲图 1 曲线转为圆弧对话框

实现方法:

(1)选择曲线;

(2)点击菜单项;

(3)在对话框中定义转换参数和选项。

操作步骤:

1、选择曲线:

拾取要进行转换的曲线。

2、点击菜单项:

点击“变换”->“曲线转为圆弧”菜单项。

3、在对话框中定义转换参数和选项:

在弹出的对话框(图1)中定义圆弧拟合精度和是否删除原始曲线选项,点击“确定”按钮。

参数定义:

删除原始曲线:

选中该选项,则转换后将原始曲线删除掉。

圆弧拟和精度:

曲线用一个或多个圆弧段来进行拟合的精度。

说明:

若原始曲线中含有直线段,则仍然保留这些直线段,系统将其它的曲线段如样条曲线段、Bezier曲线段等用圆弧段来进行拟合。

注意:

本命令只对2D曲线适用,不能将3DNurbs曲线转换为圆弧曲线段。
