精雕软件牌匾三维清角雕刻方法

2021-06-02常见问题23666

今天说说三维清角雕刻方法,如果你想用三维清角雕刻牌匾的话,先要想好用多大的刀,字的宽度多少,字的宽度超出刀的路径,那么就会有孤岛出现,那我们就得用平底刀进行铣平,详细方法下面好好说说。

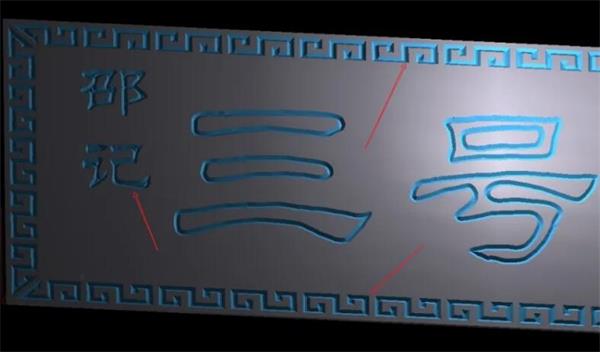

▲图1 牌匾案例

字的大小

上图这块牌匾总尺寸1200*300毫米,中间大字866*163毫米,左角小字66*125毫米,右下角48*100毫米,边纹单个63*20毫米,那我们先做中间大字路径,如下图。

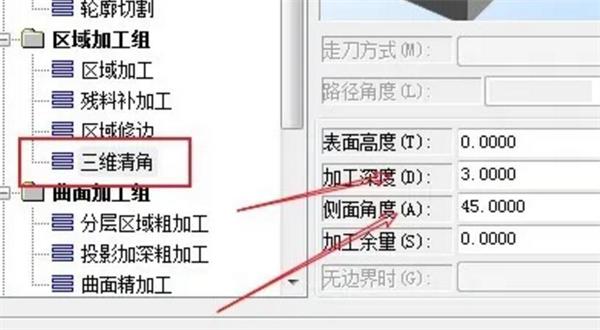

▲图2 三维清角参数

加工深度3毫米,刀具选择是90度V型刀,那么侧面角度就是45度。

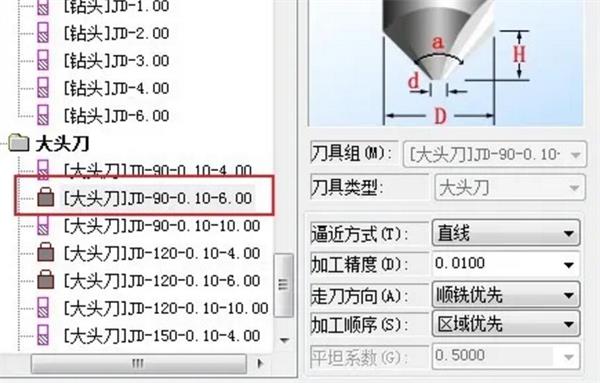

▲图3 选择刀具

大头刀90度刀径6毫米。

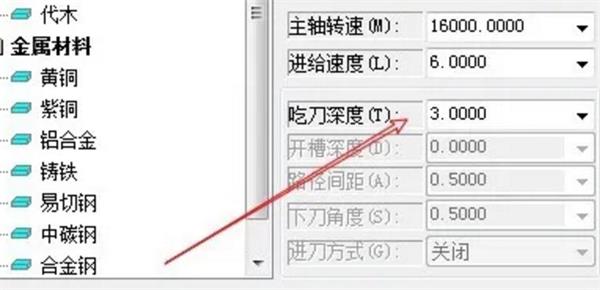

▲图4 吃刀深度

这个吃刀深度意思就是你可以分层也可以一刀雕。

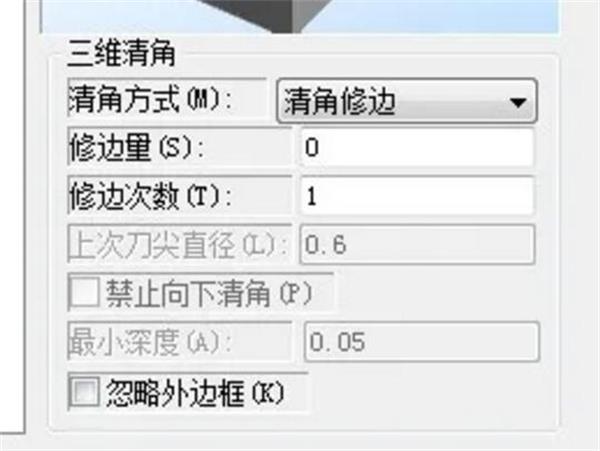

▲图5 清角修边

以上是大字三维清角,大字比较大,会产生大量孤岛见下图。

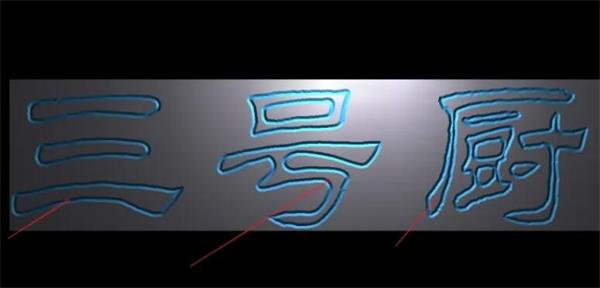

▲图6 大字

那么孤岛只能用平底刀铣掉,下面说说小字。


▲图7 小字

小字与边纹就非常适合了,路径都是一样的,那么大字是不适合用V型刀雕刻,只能走边还行的,下篇说说用文泰软件做三维清角雕这块牌匾效果如何,个人觉得文泰刻字还是可以的。
