精雕软件PVC广告字切割快速排版方法

2021-06-02常见问题12867

我们做雕刻的,有时会接一些广告字切割,如果手工慢慢去排列广告字的话,那样会用很长时间,今晚说的就是快速排列广告字切割方法,这方法非常实用,希望此文对大家有帮助。

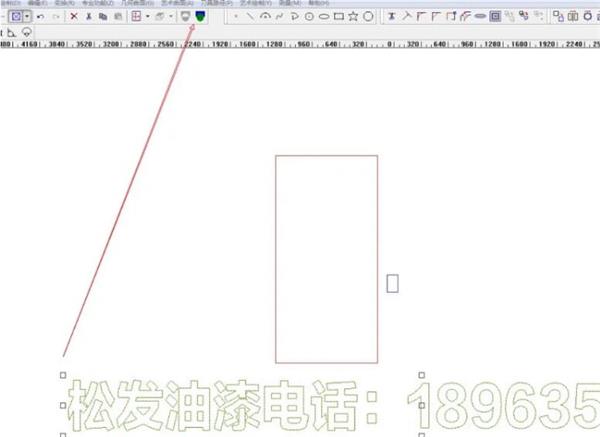

打个比方,我们切割“松发油漆电话:1896354xxxx”这几个广告字,那么先在精雕里面打出这几个,看下图。


▲图1 切割排版案例

一般PVC板规格是2440*1220毫米,松发油漆电话:1896354xxxx这广告字是600毫米高,我们要把这广告字雕刻在上面这张板上,首先,我们要广告字取消集合,那集合工具在工具栏中,看下图。


▲图2 取消集合

取消集合就是把广告字全部打散,但有些字是要集合的,不集合雕刻不清楚字,看下图。

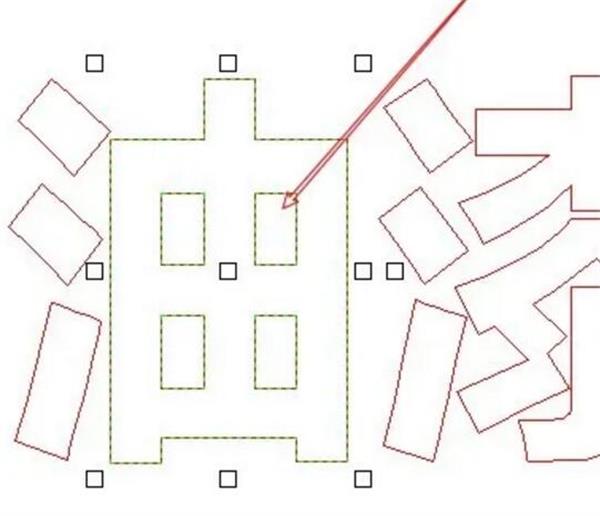

▲图3 广告字

就拿由字来说,中间四个小方块就不能分开,认真检查一下哪些字需要组合,该组合就要组合,这点很重要,其它就不再解释了,你应该懂的。

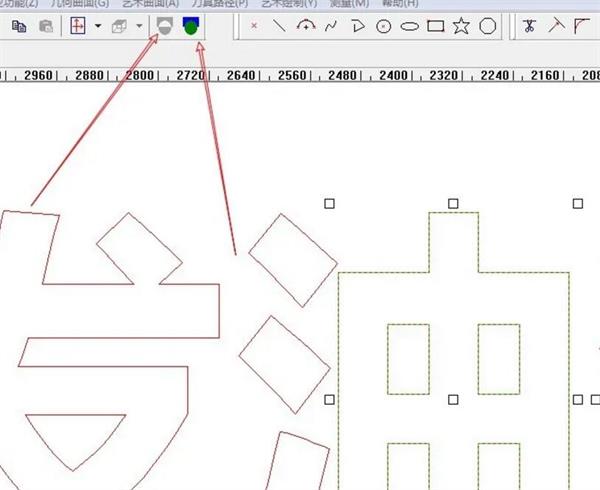

▲图4 组合

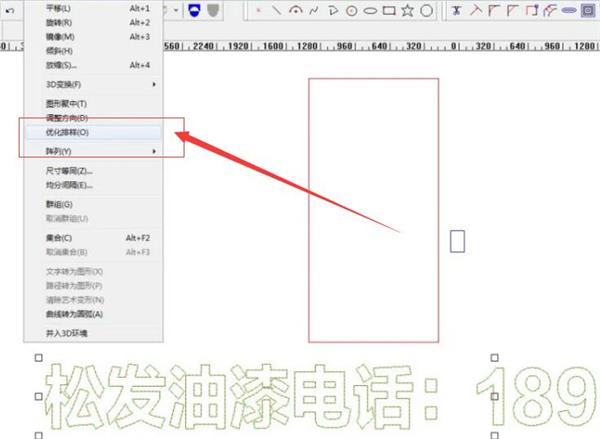

这工具栏上这两个按钮,是集合与分开的意思,然后我们选中所有字,点工具栏中变换——优化排样,看下图。


▲图5 优化排样

点完优化排样后,再点雕刻板设置。

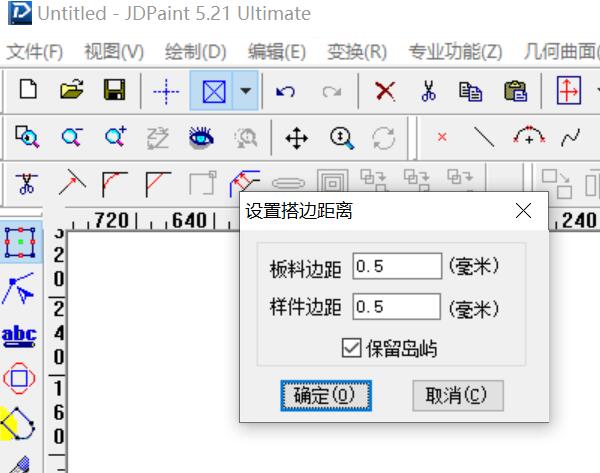

▲图6 设置搭边距离

我在这里说明一下,板料边距意思是雕刻广告字与雕刻板边缘距离,我设置为3毫米,样间边距意思是雕刻刀的一半,比方说,我们用3.175刀,那么样间边距就是1.6,不这样设置就会切割到字上面了。

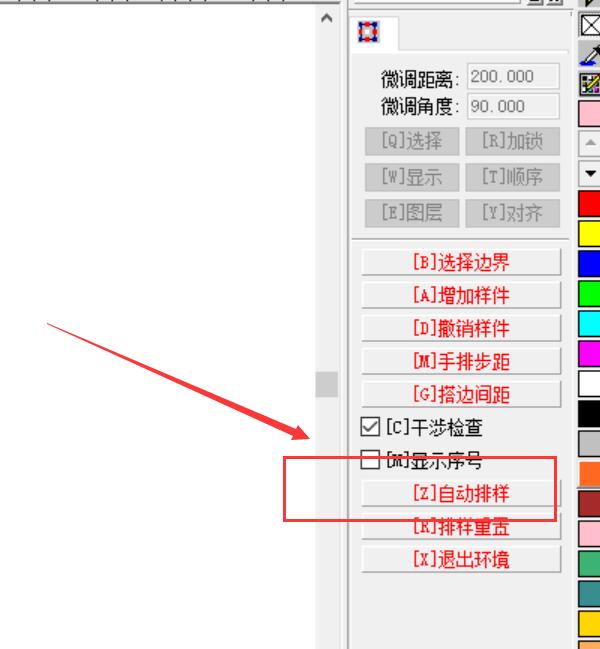

▲图7 自动排样

然后点确认,那右边再点一下自动排样。

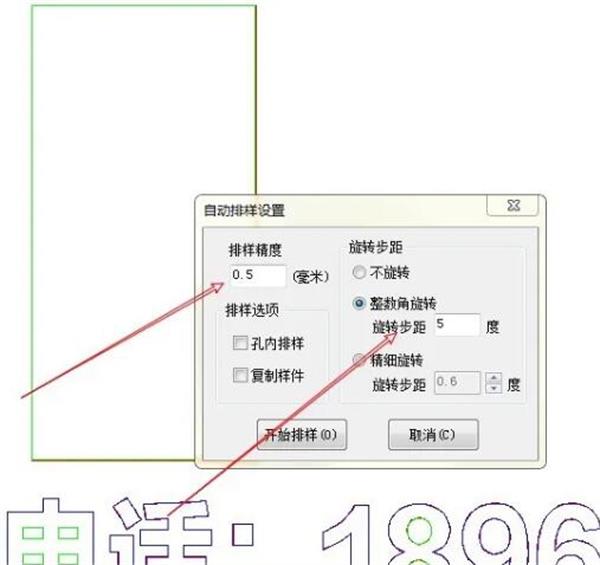

▲图8 旋转步距

我重点说说这个旋转步距,旋转步距越小排的精度就越高,排的时间就越长,越大精度就越大,时间就短,建议设置为1就行了,然后点确认,那么精雕软件就开始计算排样,看下图。

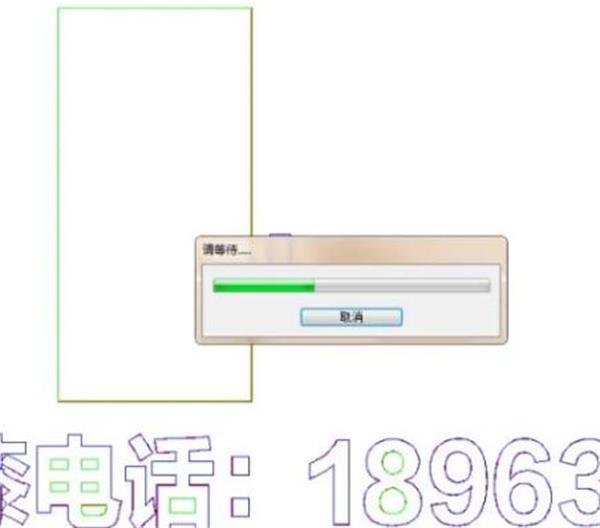

▲图9 优化排样中

等计算完后,就成下图:

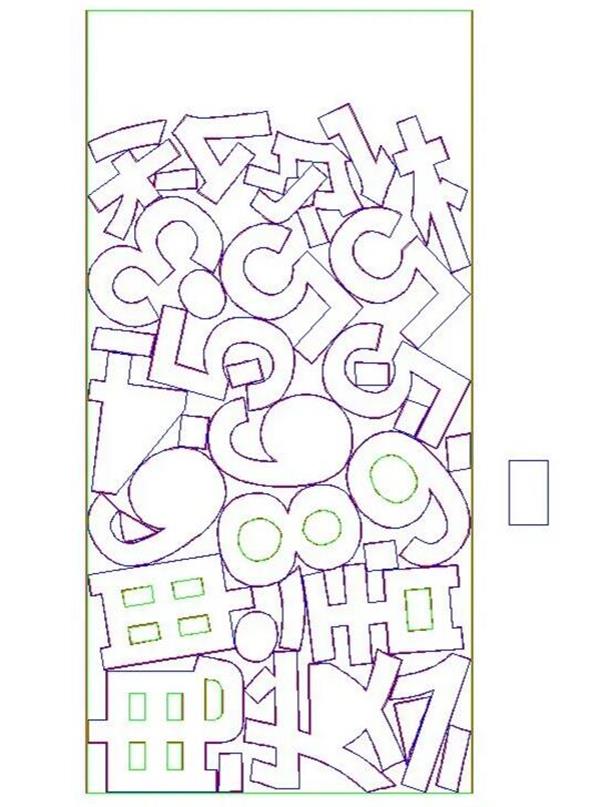

▲图10 排样成品

这样是不是很节省板材,自动排版就完成了,你们仔细看,刚才499还有发字没有集合,中间就变成空的了,所以前面说的,要认真检查一下广告字集合。
