精雕橱柜门三维清角雕刻方法

2021-06-02常见问题20357

很多朋友从镂空花格升级做橱柜门,还有很多做全屋定制,曾经我们一起从镂空花格入行,现在大家都升级做别的了,今天就说说用精雕软件做橱柜门清角方法。

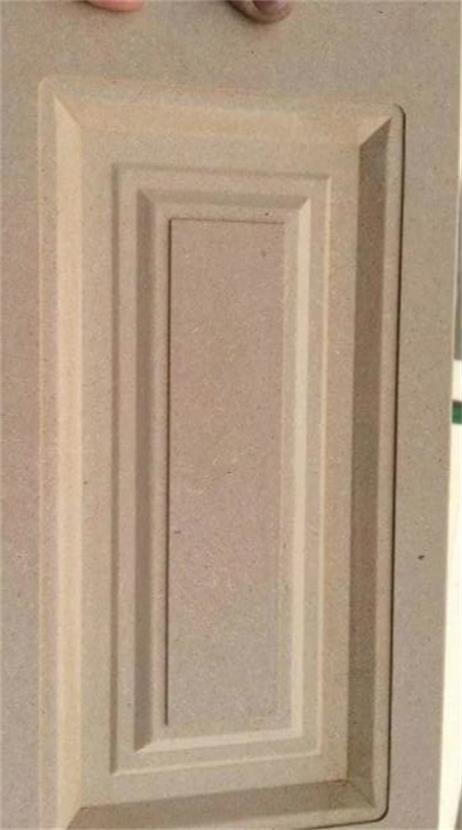

▲图1 橱柜门

上图为仙人掌微信好友提供图片,写这篇文章找不到好的图片素材,大家知道意思就行,那我们言归正传,看下图。


▲图2 图片素材

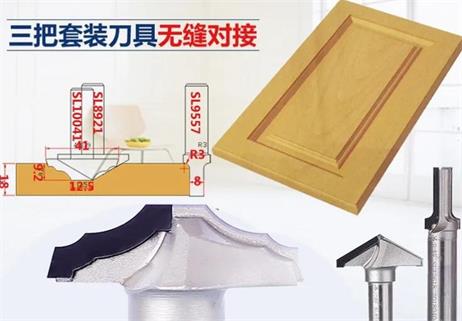

这种是两把刀完成的,一种橱柜门花边刀如下图。


▲图3 雕刻刀具

上图第一个是花边刀,第二把是150度V型刀,第三把忽略,本文重点讲路径。

画柜门:

比方画一个600*400毫米尺寸门,向中间等距80毫米线,看下图。

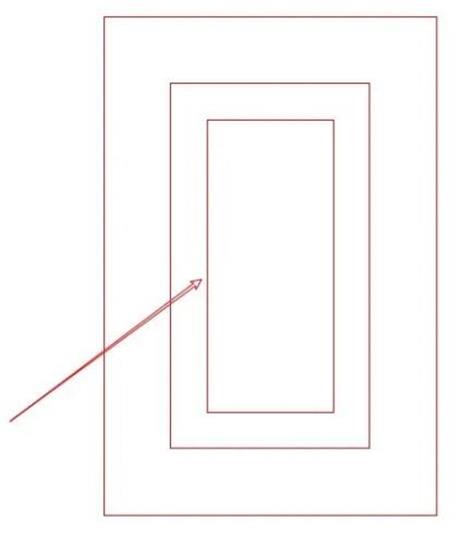

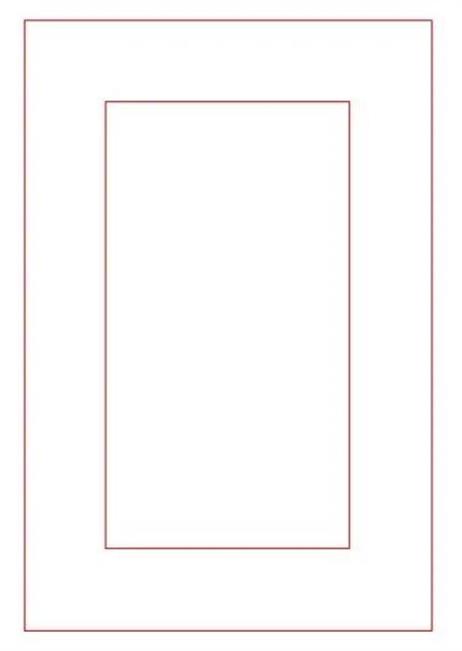

▲图4 门图线

首先要知道花边刀的直径,这把刀总直径38公分,中间平底12毫米,那么柜门先前向内等距8毫米,然后再向内偏移计算是,38+(12/2)=44,看下图

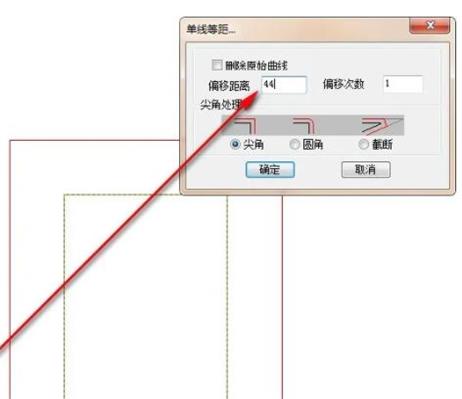

▲图5 单线等距


▲图6 向内偏移

那我们做这根线路径,走外轮廓,雕刻深度4毫米,如下图。

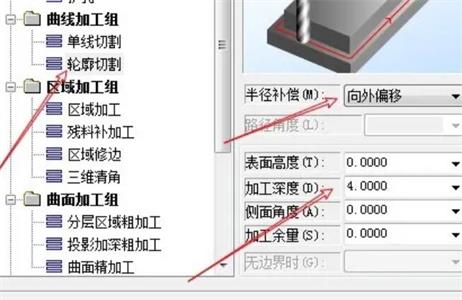

▲图7 轮廓切割

点下一步,如果没有精雕软件里面没有这种刀的话,那就增加这把刀,看下图。

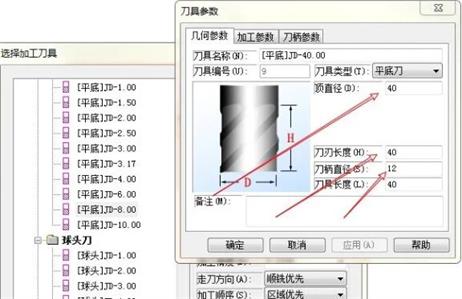

▲图8 增加刀具

刀直径40毫米,刀刃长度40,刀柄12就行了,吃刀深度4毫米,下刀角度为0就行,看下图。

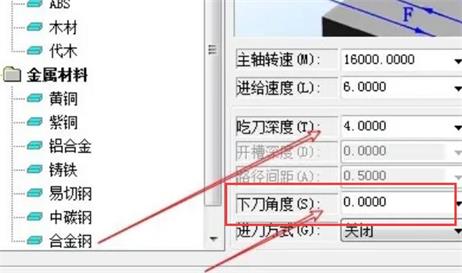

▲图9 雕刻参数

其它就不用管它了,然后把这个路径保存一下,怎么定点我就不讲了,下面主要讲清角路径。

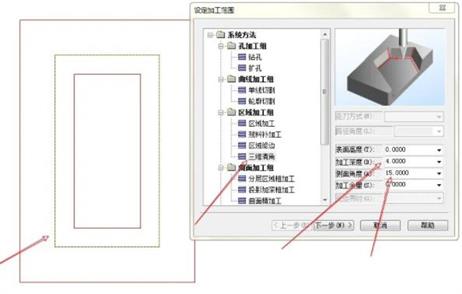

▲图10 三维清角

点三维清角,刚才第一把刀吃刀深度4毫米,那么第二把刀也是4毫米深度,角度15度,点下一步。

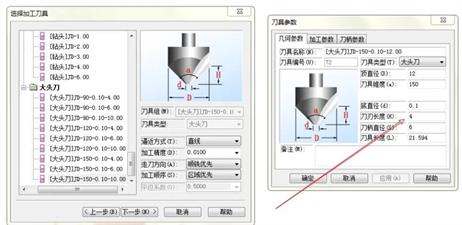

▲图11 刀具参数

双击150度刀,刀刃长度设置为4,其它不用管了,直接下一步就行了,那么生成完路径如下图。

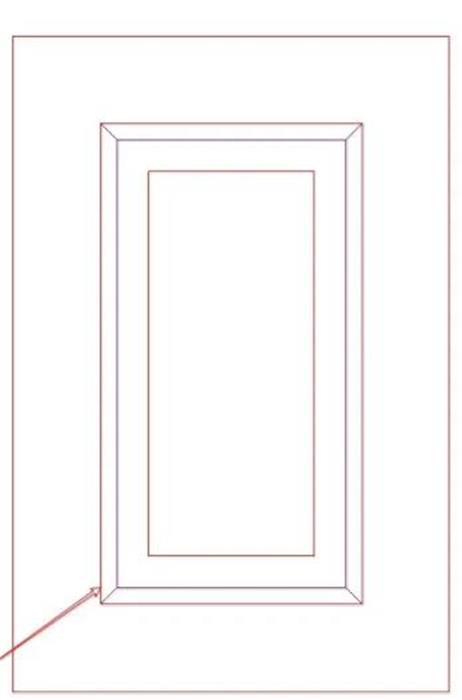

▲图12 路径生成

然后保存路径,仿真一下看下图。

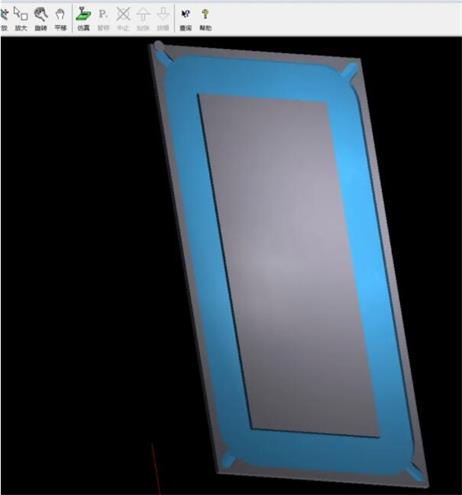

▲图13 路径模拟

好了今天就写到这里!
