精雕牌匾圆边阴雕雕刻方法

2021-06-05常见问题24555

圆边阴雕比直角阴雕,从外观看要好看很多,用V形刀走边达不到那种效果,什么是圆边阴雕呢,看下图。


▲图1 圆边阴雕效果

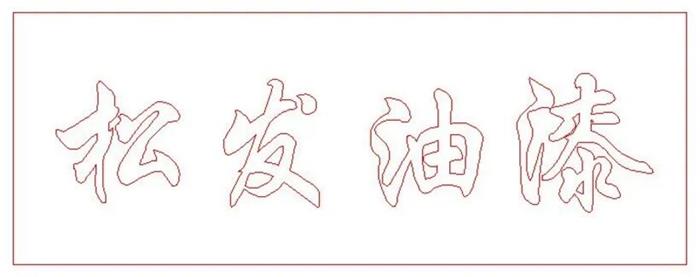

字表面是平的,字边是圆润,那么这种怎么去雕刻呢?下面详细说说。这种雕刻建议用区域浮雕来完成,先用精雕软件画个矩形,尺寸1000*300毫米,文字还是拿松发油漆做例子,看下图。


▲图2 输入文字

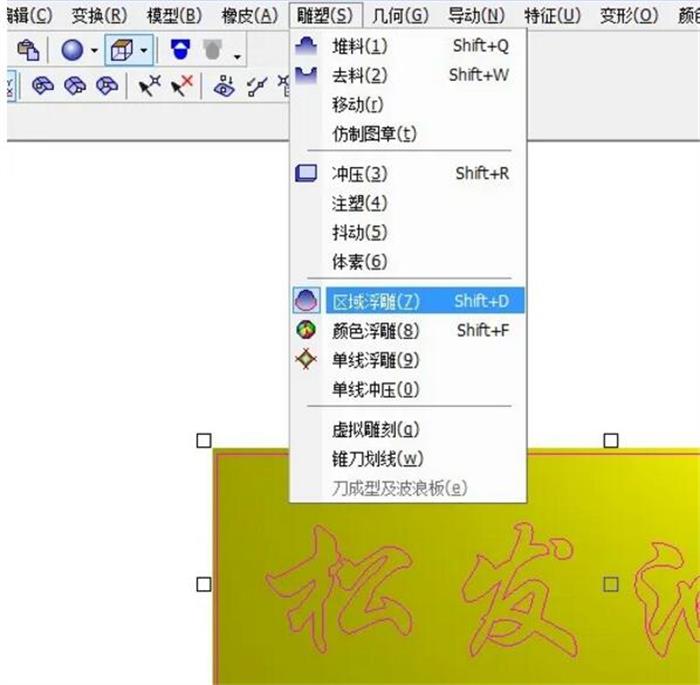

进入虚拟雕塑里新建模型,选择雕塑下面区域浮雕,看下图。


▲图3 区域浮雕

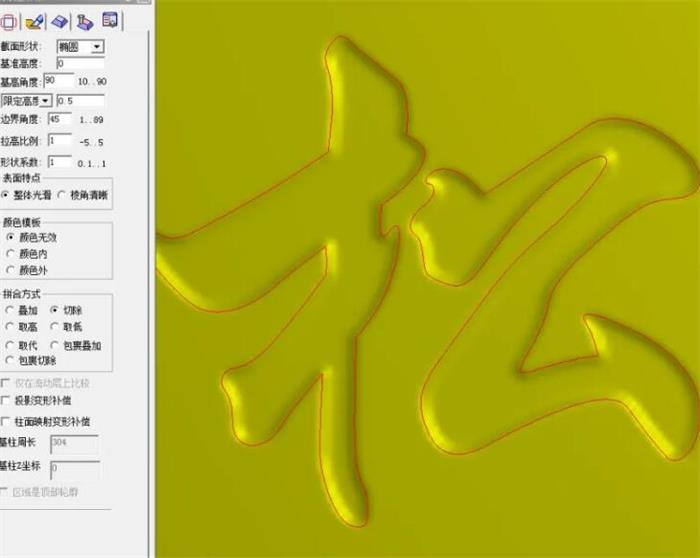

▲图4 切除

限定高度0.5,因为我们做的是阴雕,所以选择切除,效果文字底是平的,字边比较光滑圆润,这样用区域浮雕做这种效果还是很简单,那下面就是做路径啦。

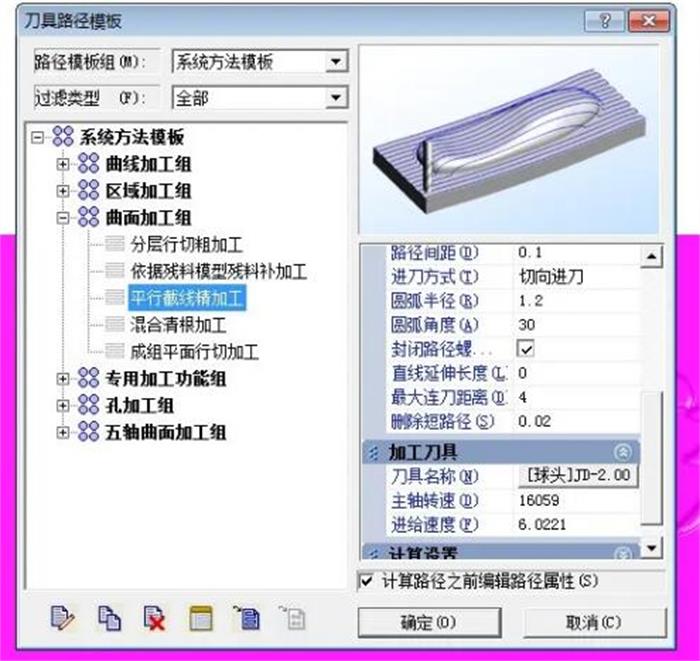

路径向导,曲面精加工——平等截线精加工,看下图。


▲图5 平等截线精加工

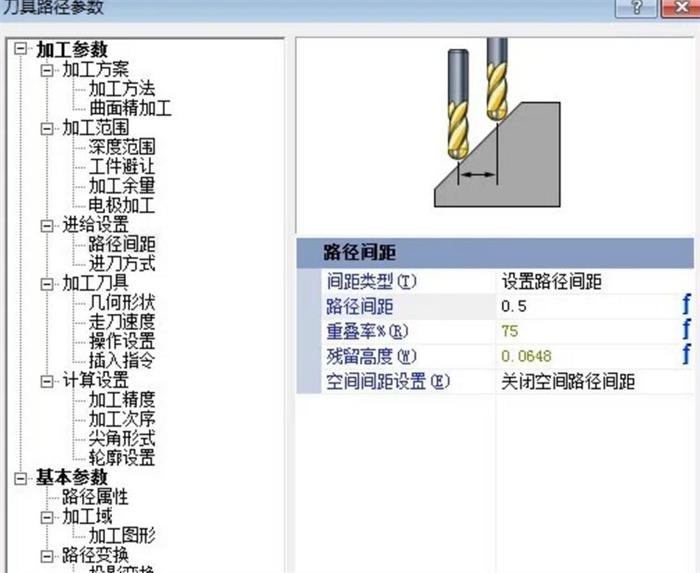

▲图6 设置路径间距

路径间距越小越光滑,像这样平底0.5就差不多了,进刀方式关闭,点几何形状,这里是选择刀具的,看下图。

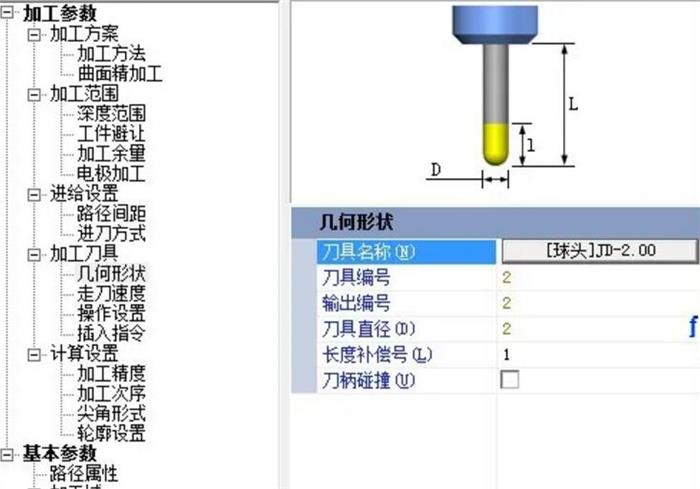

▲图7 几何形状

选择2毫米刀具,方便字窄地方也可以进的进去,实际刀具肯定不是2毫米,可以用4毫米刀来做。

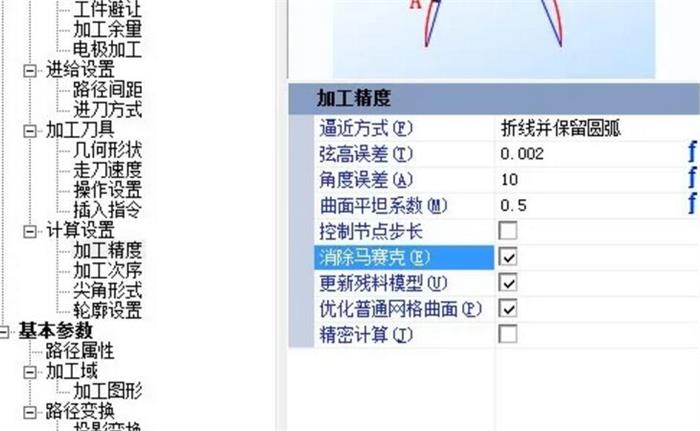

▲图8 设置加工精度

加工精度勾选清除马赛克,其它不用设置,默认就行了,那我们打开仿真软件,输入路径看看效果如何。

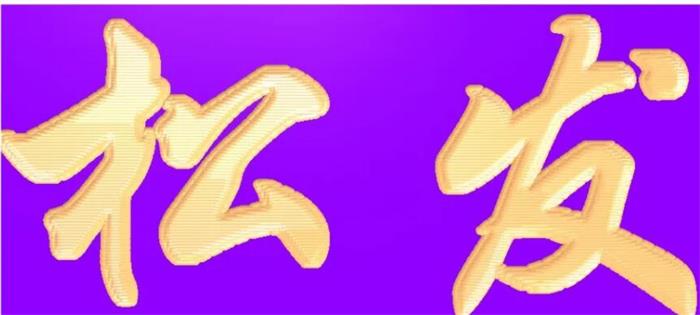

▲图9 圆边阴雕效果

大家看到没,圆边阴雕与直角阴雕区别就在这里,上面是操作方法,大家有空可以雕个字试试。
