维宏系统路径镜像怎么设置?零基础也能学会的方法在这里

2025-08-11常见问题1225

在数控加工中,路径镜像功能可以帮助我们快速调整刀路方向,减少重复绘图的工作量。但如果操作不当,也可能带来严重的加工误差。今天我们就以维宏操控系统为例,手把手教你如何正确进行路径镜像设置。

1、打开维宏软件并进入系统参数

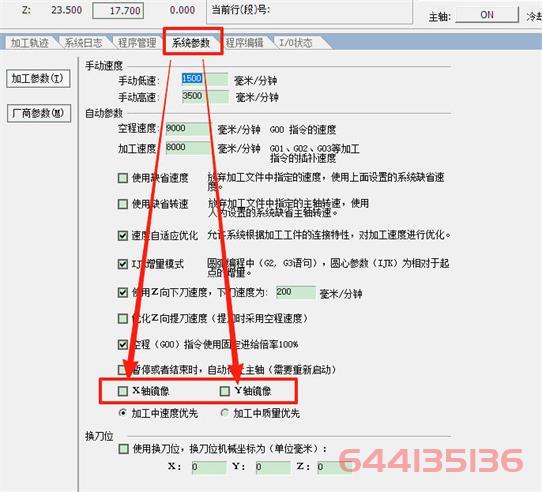

首先,启动维宏操控系统软件。在主界面中找到并点击“系统参数”选项,这里是所有镜像设置的入口。

2、了解X轴镜像与Y轴镜像

在系统参数中,你会看到两个镜像选项:

  • X轴镜像:

将路径在左右方向进行镜像。简单来说,就像把刀路的形状沿着垂直中线翻转。

  • Y轴镜像:

将路径在上下方向进行镜像,即沿水平中线翻转。

3、镜像对路径输出点的影响

当你勾选镜像功能后,不仅刀路会被翻转,路径的输出点(对刀点)也会随之改变。

举例来说:

  • 如果原本的对刀点在左下角

  • 选择X轴镜像后

  • 对刀点就会变成右下角

这意味着,若你在不知情的情况下开启了镜像功能,机床可能会从错误的位置开始加工,造成工件报废甚至设备碰撞。

4、正确操作与安全提醒

  • 1、在开启镜像功能前,务必确认加工程序是否需要翻转。

  • 2、镜像完成后,检查路径图与对刀点位置是否符合预期。

  • 3、在正式加工前,可以进行空跑(不接触工件)测试,确保安全无误。

总结

路径镜像是一个高效又方便的功能,但它的危险性也不容忽视。记住:

  • 开关镜像前一定要确认需求

  • 加工前一定要检查对刀点

掌握了以上步骤,你就能在维宏操控系统中安全高效地完成路径镜像操作。
