曲面清根加工

2022-04-15雕刻路径5599

曲面清根加工用于清除曲面凹角和沟槽处剩余的残料,是提高加工效率,优化切削工艺的主要加工方法。

这种加工方法主要有两种用法:一种是在曲面精加工之前,通过曲面清根加工,清除角落处过多的残料,避免精加工过程中切削量出现突然增大的现象,保证精加工切削量均匀,提高精加工质量;

另一种是在曲面精加工之后,通过曲面清根加工清除角落剩余的残料,减少手工修模的工作量。精雕软件提供了以下几种清根方式:

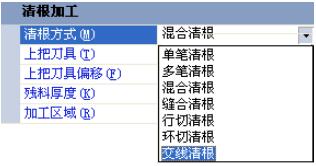

▲图 1 曲面清根加工

参数定义:

单笔清根

能够在曲面角落位置生成单条笔式清根路径,主要用于清除相同刀具在角落位置的残料。


▲图 2 单笔清根

多笔清根

与单笔清根相似,多笔清根能够在曲面角落位置生成多条笔式清根路径,均匀分配切削量,提高清根加工与精加工在角落位置的衔接质量。


▲图 3 多笔清根

混合清根

根据曲面角落残料区域的分布特点自动匹配走刀方式,在平坦的区域采用多笔清根方式加工,在陡峭的区域采用局部等高方式进行加工。


▲图 4 混合清根

缝合清根

在曲面角落生成垂直于残料走势方向的路径进行加工。


▲图 5 缝合清根

行切清根

在曲面角落生成类似于平行截线的路径进行加工。


▲图 6 行切清根

环切清根

在曲面角落生成类似于环切加工的路径进行加工,主要用于平坦曲面的残料清根


▲图 7 环切清根

交线清根

在加工面和保护面交线位置生成清根路径,提高衔接位置的加工质量。


▲图 8 交线清根

角度分区清根

根据设定的与水平面角度在曲面角落残料区域匹配走刀方式,在小于设定值的区域采用环绕等距方式加工,在大于设定值的区域采用局部等高方式进行加工。


▲图 9 角度分区清根
