公共参数

2022-04-14雕刻路径5766

删除平面路径:

选择该功能,可以将单张水平面上(区别于单张面的水平部分)的路径过滤掉。通过球头刀的曲面精加工和平底刀、牛鼻刀的成组平面加工两种加工方法的配合使用,降低刀具的磨损,提高加工模型的加工效率。如图:

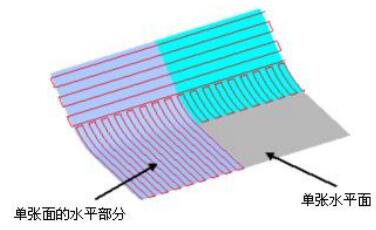

▲图 1 删除平面路径

往复走刀:

选择该选项,刀具将往复走刀,否则单向走刀。单向走刀加工效率低,但加工效果好,如图:

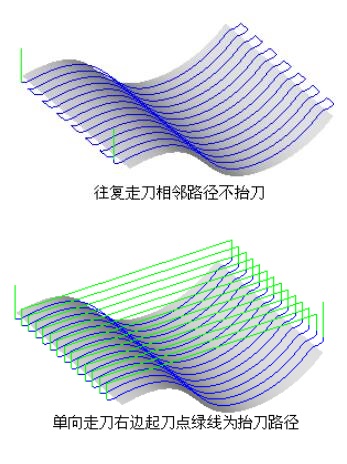

▲图 2 往复走刀

与水平面夹角:

该参数用于区分平坦区域和陡峭区域。凡坡度小于该角度的面(或面的一部分)为平坦区域,系统默认为 33 度;用户可以根据当前曲面模型的特征修改本参数值。如图:


▲图 3 与水平面夹角
