多笔清根

2022-04-17雕刻路径4304

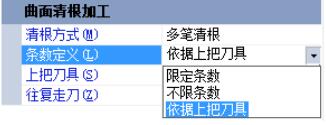

多笔清根方式与单笔清根类似,多笔清根主要分为以下几种形式:限定条数、不限条数、依据上把刀具三种方式。如下图所示:


▲图 1 多笔清根

参数定义:

往复走刀:

选择该选项,刀具将往复走刀,加工效率高;否则单向走刀,该走刀方式加工质量一致性好。

限定条数:

路径条数,选择限定条数该选项,设定生成路径的条数。


▲图 2 限定条数

不限条数:

不限条数是一种变通的 3D 环绕等距方法,可以作为一种曲面的精加工方式,只是起始等距的曲线是单笔清根路径而已;走刀顺序为:先走由单笔清根路径等距出来的环绕路径,最后走多笔清根路径。


▲图 3 不限条数

依据上把刀具:

上把刀具,基于上把刀具精确计算出模型中的残料区域,并且允许对该残料稍做扩大,提高清根路径与精加工面的衔接质量。


▲图 4 依据上把刀具示意图


▲图 5 上把刀具示意图

说明:

一、多笔清根可以均匀化单笔清根的切削量,提高清根表面和精加工表面在衔接位置的质量。

注意:

1、多笔清根路径条数的计算方法是:

清根条数 = (上把刀具半径 - 当前刀具半径)/ 路径间距

2、多笔清根只能加工曲面曲率半径小于当前刀具半径的区域,选择的上把刀具只是用来计算所需要的清根条数,残料区域的计算并不是根据上把刀具精确计算而成的(区别于混合清根环切清根等方式)。因此多笔清根不能确保完全清除上把刀具剩余的残料,有些位置可能会出现欠加工或重复加工。

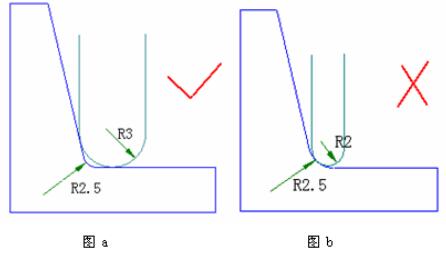

3、多笔清根切削示意图。 如图 a 中刀具半径大于曲面的曲率半径,与曲面存在两个接触点,能够生成多笔路径;图 b 中刀具半径小于曲面的曲率半径,与曲面存在单接触点,就不能够生成多笔路径。


▲图 6 多笔清根切削示意图

二、无限多笔清根可以避免因为走刀方向而留下残料。

注意:

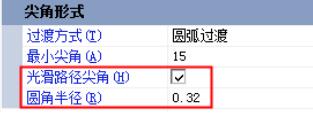

由于单笔清根路径形成的区域边界存在尖角,可能导致在光滑表面上出现换向痕迹。用户可以在【尖角形式】中勾选【光滑路径尖角】项,减轻换向痕。


▲图 7 光滑路径尖角

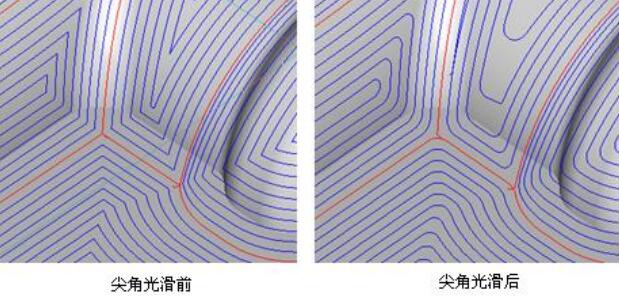

同时还可以将两路径环之间的直线连刀转化为螺旋连刀的方式,使切削更加平稳。如下图所示:无限多笔清根路径在路径尖角光滑前后的比较。


▲图 8 光滑尖角前后对比
