混合清根

2022-04-19雕刻路径4530

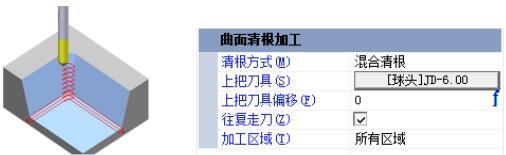

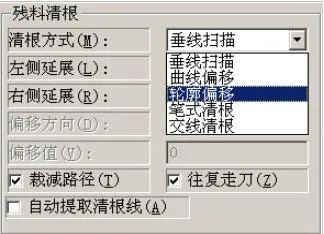

混合清根加工根据残料区域的分布特点自动匹配走刀方式,在平坦的区域采用多笔清根方式加工,在陡峭的区域采用局部等高方式进行加工。如图所示:


▲图 1 混合清根

参数定义:

上把刀具

基于上把刀具精确计算出模型中的残料区域,并且允许对该残料稍做扩大,提高清根路径与精加工面的衔接质量。

上把刀具偏移:

设置该选项,将增大残料区域,改善待清根曲面和已加工曲面之间的衔接质量,同时也可以避免上把刀具半径与曲面曲率半径相当时出现的计算不稳定现象。


▲图 2 上把刀具偏移

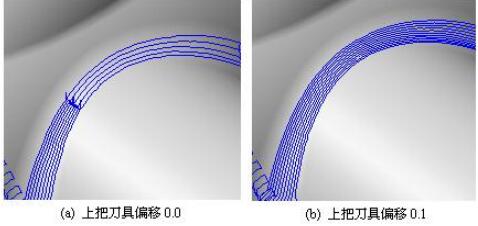

如图所示:拐角处的曲面曲率在 R2 左右,清根时设定的上把刀具为Φ4时,设定上把刀具偏移分别为 0.0 和 0.1 时路径质量对比:


▲图 3 上把刀具偏移量对比

往复走刀:

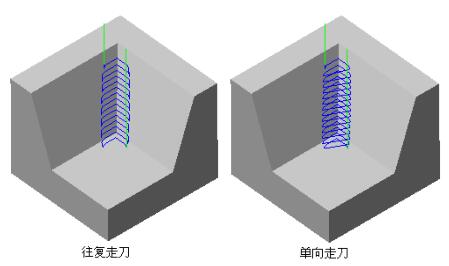

选择该选项,刀具将往复走刀,否则单向走刀。该选项只对陡峭区域路径起作用,如图所示:


▲图 4 往复走刀

加工区域:

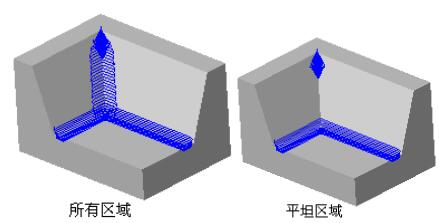

加工区域包括所有区域、平坦区域、陡峭区域、沿着区域。不同的加工区域生成的路径,如图所示:


▲图 5 加工区域

注意:

1、陡峭路径采用从上向下的加工次序, 减少因切削深度过大或超过刃长而引起的断刀现象;

2、混合清根的加工次序是先加工陡峭区域,后加工平坦区域;

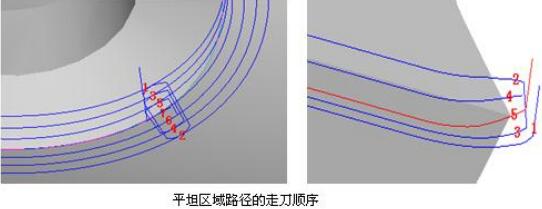

3、平坦区域采用从两边向中心的加工次序,这样走刀将更加安全一些,如下图所示:

图 6.jpg

▲图 6

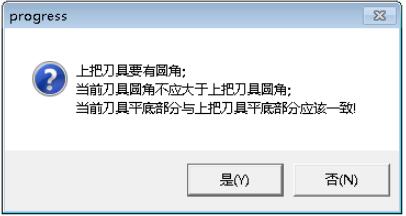

4、当路径参数中的上把刀具设置不恰当时,系统自动弹出提示框:


▲图 7 错误提示

其中:【是】:将继续向下计算路径,软件自动对当前刀具做处理,保证生成的路径不过切;【否】:将取消计算当前路径参数,用户重新设置参数。
