角度分区清根

2022-04-25雕刻路径6381

角度分区清根,根据设定的与水平面角度,在曲面角落残料区域匹配走刀方式,在小于设定值的区域采用环绕等距方式加工,在大于设定值的区域采用局部等高方式进行加工。

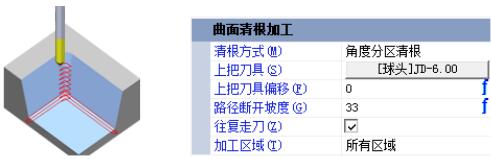

▲图 1 角度分区清根

参数定义:

路径断开坡度:

该参数用于区分平坦区域和陡峭区域。凡坡度小于该角度的面(或面的一部分)为平坦区域,系统默认为 33 度;用户可以根据当前曲面模型的特征修改本参数值。

加工区域:

有三种加工模式:

1、所有区域:加工所有区域,并按照设定的分区角度,生成陡峭区域和平坦区域路径。如下图所示:

图 2.jpg

▲图 2

2、只加工平坦区域:对当前所有区域,按照设定的分区角度,只生成平坦区域路径。如下图所示:

图 3.jpg

▲图 3

3、只加工陡峭区域:对当前所有区域,按照设定的分区角度,只生成陡峭区域路径。如下图所示:

图 4.jpg

▲图 4

说明:

角度分区清根与混合清根比较:

1、角度分区清根的实际切削路径的长度比混合清根路径短,加工效率比混合清根稍高。(角度分区清根加工效率高的主要原因,是因为角度分区的平坦区域路径是环绕等距路径,要比混合清根的平坦区域路径多笔清根路径短。)

2、角度分区的加工效果不如混合清根,特别是分区角度处的加工效果不如混合清根好。


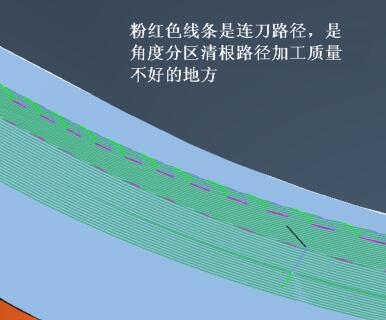

▲图 5 角度分区清根

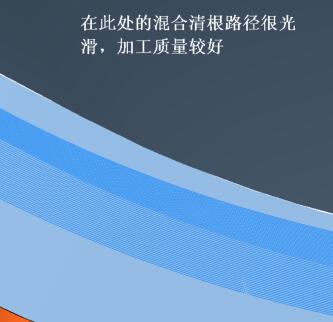

▲图 6 混合清根

3、在加工狭窄区域时,等高路径容易生成双边切路径,加工时切削声音较大。

综上所述,角度分区清根路径相对比较适合于半精清根加工。
