精雕软件龙鳞制作制作方法(图文)

2021-06-01常见问题23074

昨天发了artform3.5版本的一键排鳞后,又有一些同学咨询旧版本一键排鳞操作方法....好吧,只要把几年前做的精雕5.5版本做一键排鳞的技巧给大家再发一下,毕竟很多怀旧的同学始终不愿意舍弃JDPaint啊。

操作步骤:

1、首先画出鳞片的轮廓线。

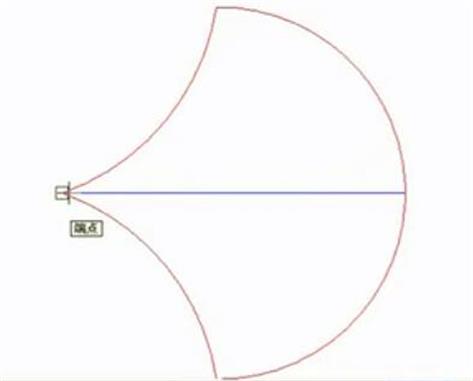

▲图1 轮廓线

画出不是太规则也没有很大的关系,哪怕是歪的都不太会影响的,但是为了精益求精,我还是希望大家能做的标准点。注意外轮廓要链接在一起,集合一下即可。

鳞片中间的一条线要从高往低画,鳞片右边高,所以要从右网左画,可以用2点直线画。


▲图2 中间线

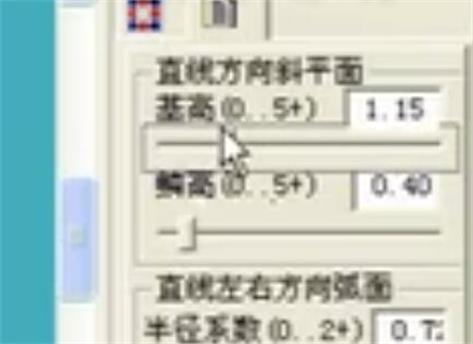

2、进入几何命令下面的鳞状面命令,然后鼠标左键单击我们组合好的鳞状面线条,右边的基高命令参数适当调节。根据自己实际要求调节参数来达到自己想要的效果。


▲图3 鳞状面

3、鳞片复制平移出来一些。注意这些鳞片单个是集合的,整体鳞片是不集合的。

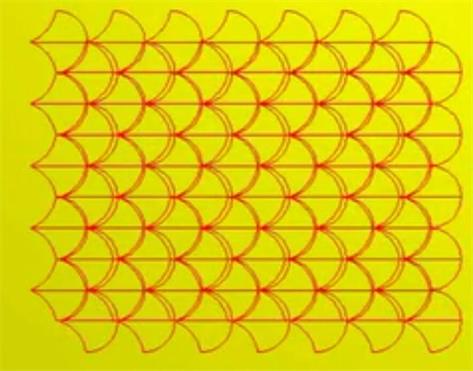

▲图4 整体鳞片

4、全部选中后,在打开鳞状面功能,然后单击鳞片,就会一键排鳞了。

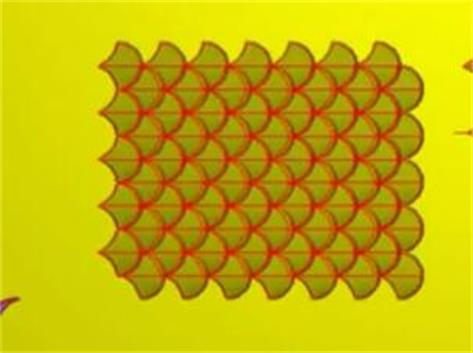

▲图5 一键排鳞
