文泰3D文字雕刻做路径方法

2021-06-11常见问题50602

今天说说文泰软件常见的3D雕刻,先说说3D雕刻特点,字笔画宽的地方深,笔画窄的地方就浅,下面详细说说基本操作。举个例子,打开文泰软件,输入文字:“松发油漆”,字体大小调整为3厘米,可根据自己雕刻实际需求来调整,具体案例看下图。


▲图1 输入文字

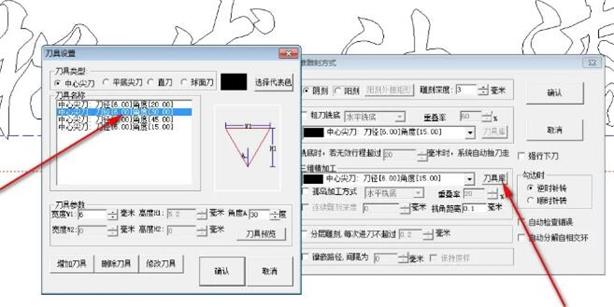

一般雕刻3D用的刀具常见有V型刀,也就是俗称的大头刀,角度有60、90、120、150度等,那么3公分小字就用60度V型刀来雕刻,框选中文字后,点文泰工具栏里的3D按钮,看下图。


▲图2 选择刀具

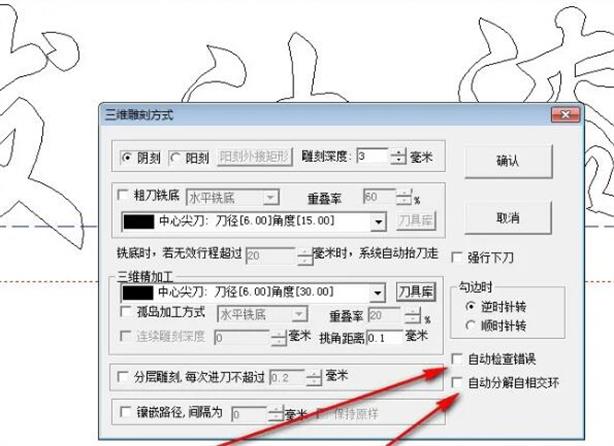

我设置雕刻深度为3毫米,选择阴雕,刀具选择中心尖刀,小字60度V型刀,那么刀具角度是30,为了防止有些地方没有雕刻到,我习惯勾选自动检查错误与自动分解闭环,看下图。


▲图3 参数设置

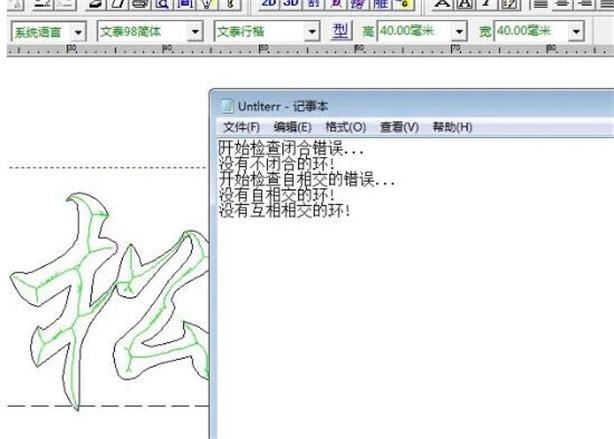

然后点确认,看一下路径有没有错误,文泰会弹出检查记事本,如下图。


▲图4 路径检查

这种说明路径没有问题,那我们看看刚才做出来的路径怎么样。

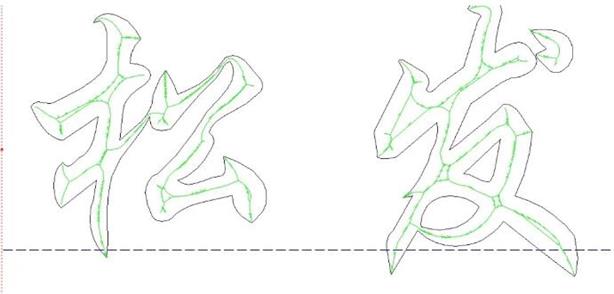

▲图5 文泰3D字

像这样没有问题,有点像精雕软件里三维清角感觉,呵呵,文泰3D雕刻注意几个细节,3厘米字用60与90度可以雕刻,60度可以深点,那么90度就要浅点,5至8厘米字用90度与120度刀来做,再大的字可以用150度刀,如果字路径中间有孤岛的话,可以选择孤岛加工。

好了,今天文泰软件3D文字雕刻做路径的方法就分享到此,希望对大家有所启发和帮助。
