精雕刻字孤岛怎么处理?

2021-06-11常见问题18124

在雕刻文字中,有时会出现文字笔画中间没有雕刻到,这种现象就是孤岛,来一张图大家更能明白,看下图。

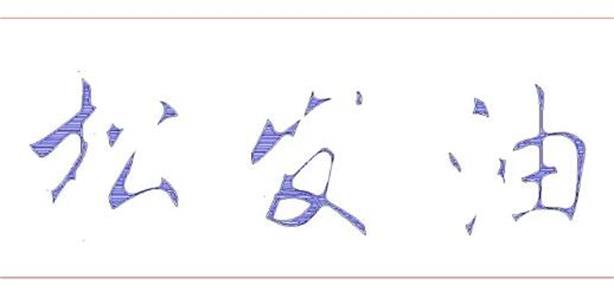

▲图1 文字孤岛

箭头指的就是孤岛,刀具没有雕刻到的地方,一般常见于三维清角雕刻方法时会出现此类情况,那么怎么去清除这孤岛呢,下面详细说说。

举个例子,建一个1000*300毫米尺寸,文字还是松发油漆,用三维清角来雕刻,选用120度刀,雕刻深度3毫米,这些细节我就不多讲,看下图。

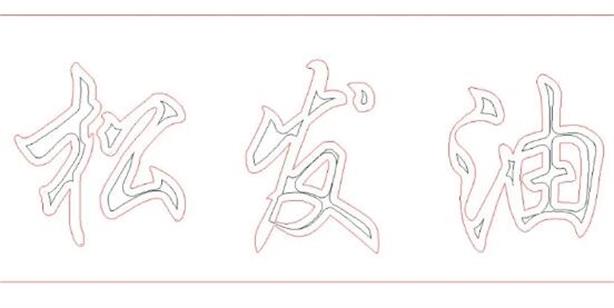

▲图2 举例

出现了孤岛,选择路径点变换——路径转换成图形,然后选中所有文字,点工具栏中艺术绘制——区域提取,看下图。

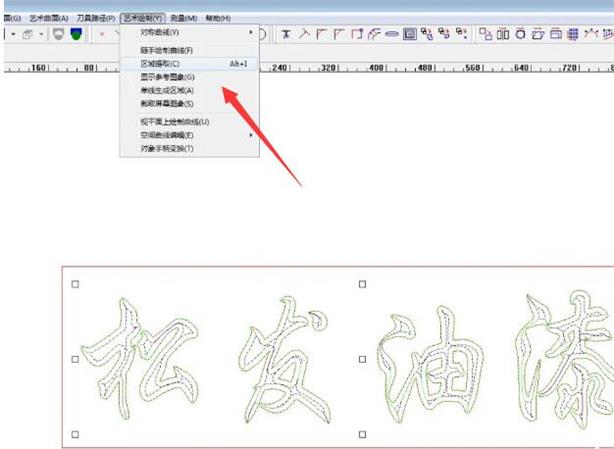

▲图3 路径转图形

然后点确定,那么路径转换图形后如下图。


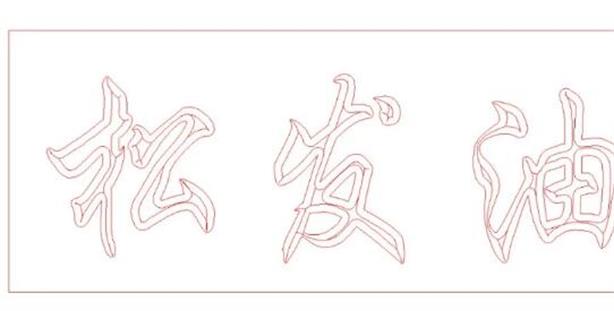

▲图3 转图形完成

那现在可以删除没有必要的多余的线,为了大家更好理解,我把孤岛区域线条颜色设置为黑色,那区域图形如下。

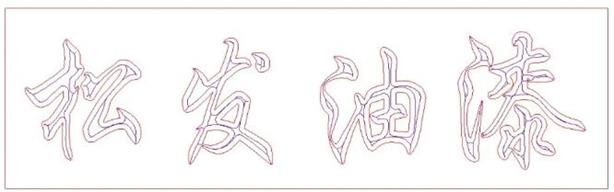

▲图4 孤岛区域

上图黑色线条就是孤岛,可以把红色线条删除,另外对孤岛做一条路径,用小一点刀具来做,比如用3.175刀进行铣底,看下图。


▲图5 去除孤岛

说白了,就是需要做两次路径,一次是三维清角路径,另一次就是清除孤岛路径,这方法大家学会了吗?
