文泰软件2D割路径详细介绍

2021-06-12常见问题26022

今天说说文泰软件三大主要功能,2D与3D,割路径介绍给大家,这三大做路径特点各不一样,先说说刻字吧。

2D雕刻路径

2D雕刻特点底是平的,举例说明吧,还是拿松发油漆说事吧,打上松发油漆,字大小40毫米,看下图。


▲图1 输入文字

在这我说明一下,保持原图是文字边框大小,实际不是40毫米,如果点完全绝对字号,那这文字就是40毫米,一般我是保持原图。

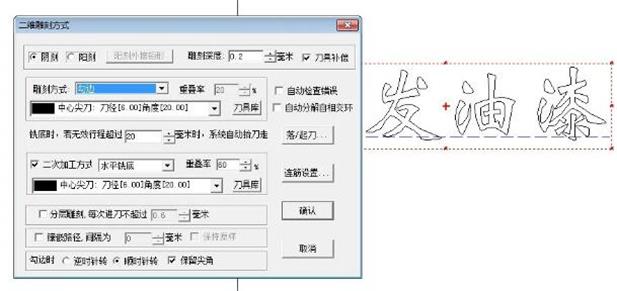

▲图2 参数设置

阴刻阳刻与深度这不用我说了吧,搞雕刻这都是基本知识,重点说雕刻方式,看下图。

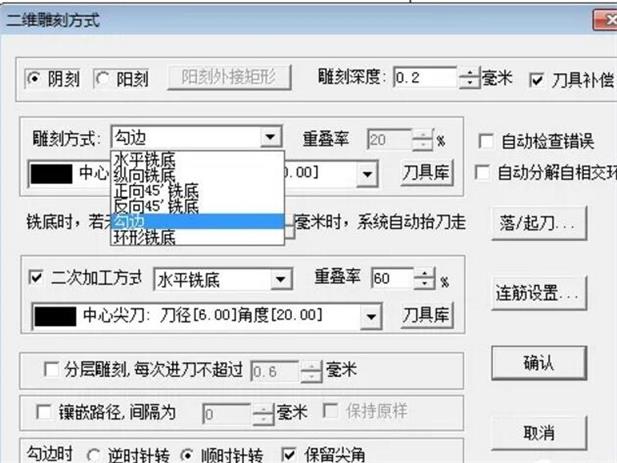

▲图3 雕刻方式

水平铣底就是刀的路径左右雕刻,纵向铣底就是刀上下铣底雕刻,重叠率就是刀具路径第一刀下去,第二刀重叠第一刀的百分比,重叠率越高底就越平,但雕刻时间就更长,重叠率越低雕刻就越快,但会有刀印,建议30%就可以了。

那么刀具库,刻字一般用平底尖刀与直刀,看下图。

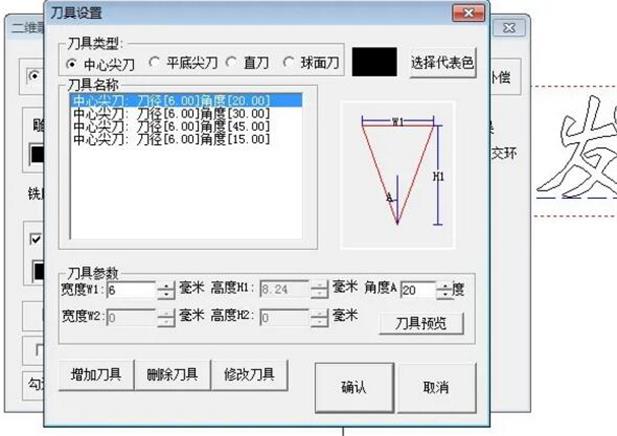

▲图4 刀具类型

平底刀适合刻小字,直刀适合雕刻大的字,这个角度是指刀具角度一半,刚才松发油漆字是40毫米,那选平底尖刀,6*30,看下图。

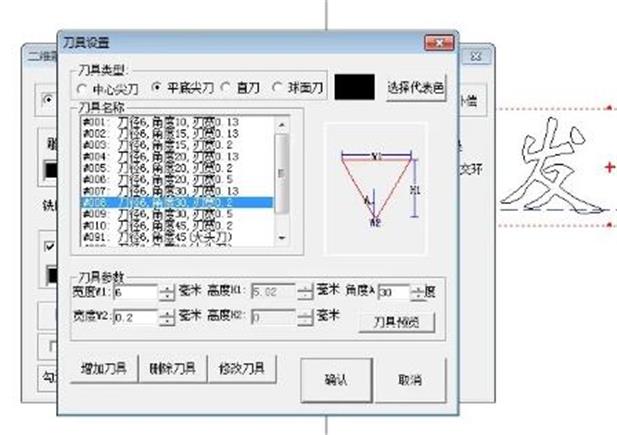

▲图5 平底尖刀

点确认,下一步。

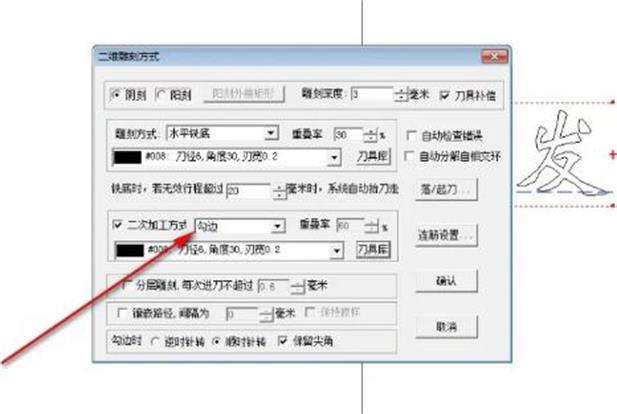

▲图6 勾边

二次加工方式选择勾边,这里我说一下,你可以先勾边再铣底,也可以先铣底再勾边,但先勾边容易断刀,建议先铣底再勾边,但两次雕刻刀具是要一样的。

如果加工深度3毫米,你需要分层雕刻就点分层,如果不需要就不用点,其它不用管它,主要看阴雕阳雕,加工深度,雕刻方式等。那我们看看路径吧。

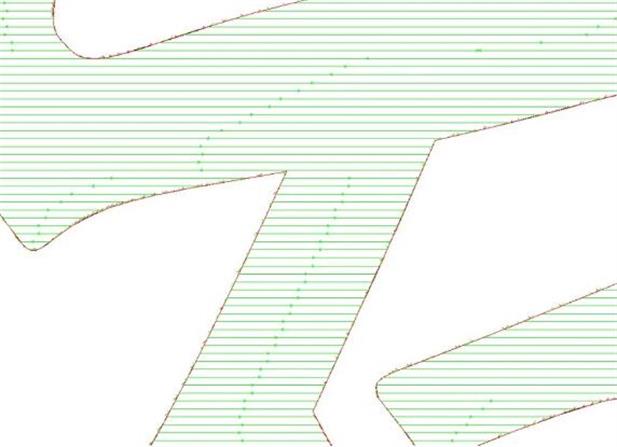

▲图7 路径文件

上图这绿色的是刀具路径,这红色线是勾边路径。好了,今天就分享到此,改天会说说3D雕刻详细路径。
