文泰软件怎么做3D广告字路径?

2021-06-12常见问题20356

今天继续讲文泰,2D分阴雕与阳雕,阴雕就是字笔画里雕刻,阳雕就是字外面,那今晚详细说说3D雕刻路径。

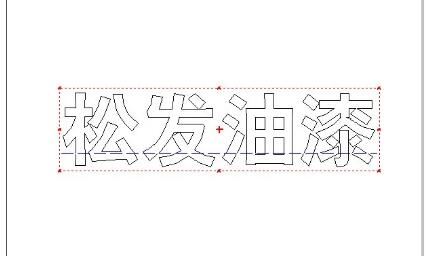

还是说说刻字,文字是松发油漆,字的大小是40毫米,看下图。


▲图1 3D字案例

选中文字,点工具栏中的3D,看下图。

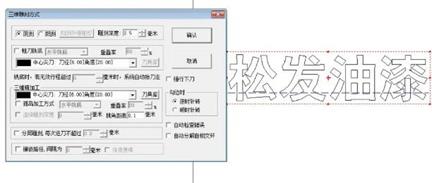

▲图2 文泰3D

3D雕刻一般就是阴雕,根本就不能阳雕,雕刻深度与字的大小有决对的关系。

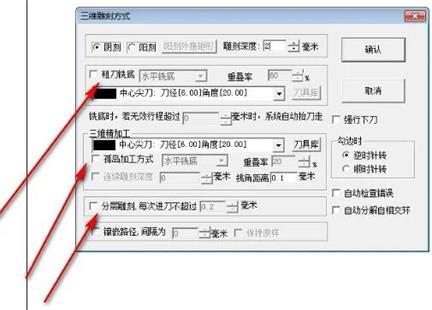

▲图3 文泰阴雕

粗刀铣底就不用管它,什么分层等其它都不用设置,要设置只有三维精加工中的刀具设置,继续看下图。

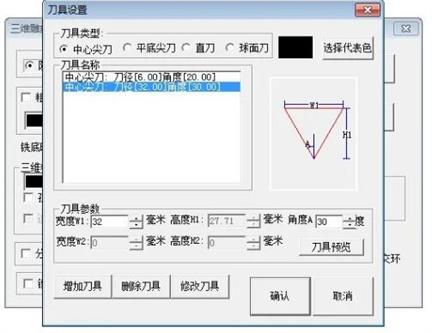

▲图4 刀具设置

雕刻3D主要是中心尖刀,常见有60度尖刀,那么角度对半就是30度,说说雕刻深度,根据我多年雕刻石碑经验来说,大家记好了。

1公分字雕刻深度0.8毫米

2公分字雕刻深度1毫米

3公分字雕刻深度1.3毫米

4公分字雕刻深度1.5毫米

5公分字雕刻深度1.8毫米

6公分字雕刻深度2毫米

7公分字雕刻深度2.3毫米

8公分字雕刻深度2.5毫米

9公分字雕刻深度2.8毫米

10公分字雕刻深度3毫米

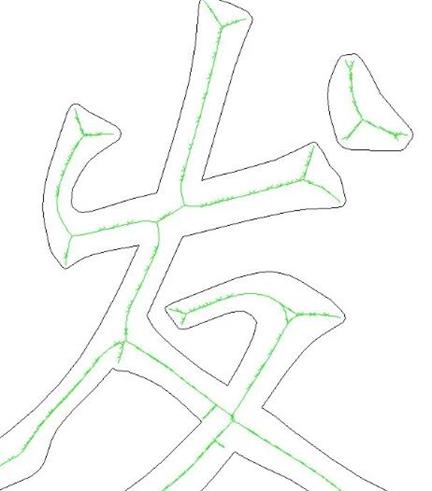

刚才松发油漆字的大小是4公分,那么雕刻深度1.5毫米,那先看看用30度刀的路径如下。

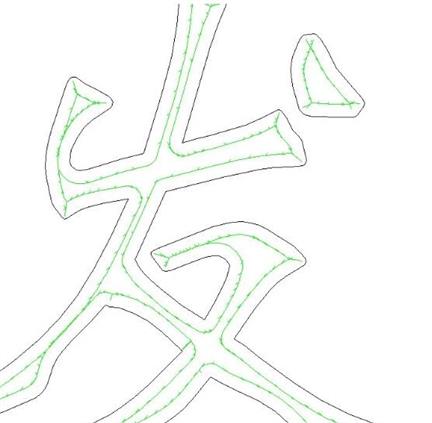

▲图5 30度刀路径

像这种路径就不合格了,那么用40度刀路径又是怎么样呢?看下图。

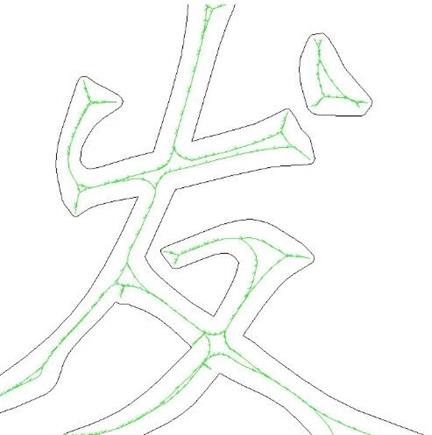

▲图6 40度刀路径

还是不合格,用50度刀怎么样,看下图。


▲图7 50度刀路径

OK,这就合格了,3D就是一刀雕,大家都学会文泰3D雕刻了没?欢迎分享给需要的朋友,不定期更新雕刻实用技术。
