精雕软件决策板雕刻路径与制作方法

2021-06-15常见问题8487

曾经因《春娇救声明》电影中的决策板在淘宝卖的很火爆,传说有人一个月就卖这个决策板赚了七八十万,在淘宝上卖了很多年,如今销量还非常稳定,不知道决策板的朋友看下图。

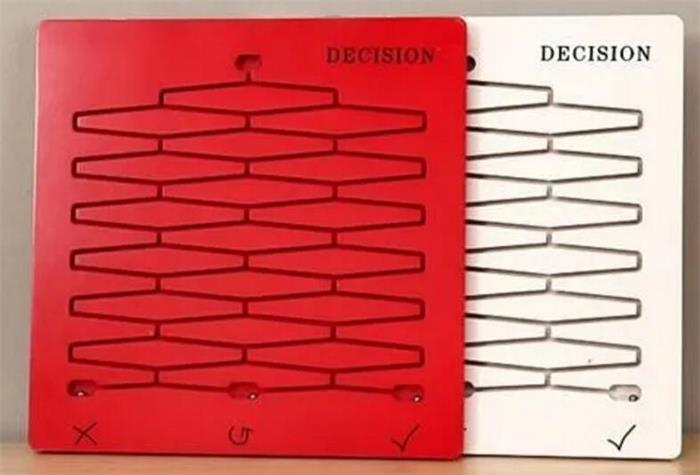

▲图1 决策板

今天分享一下这个决策板路径制作方法如下:

板材:密度板

厚度:18mm

尺寸:40*40厘米

刀具:8毫米球刀,3.175铣刀

配件:8毫米钢珠等

我们先打开精雕软件,在精雕里新建一个40*40厘米矩形圆角。

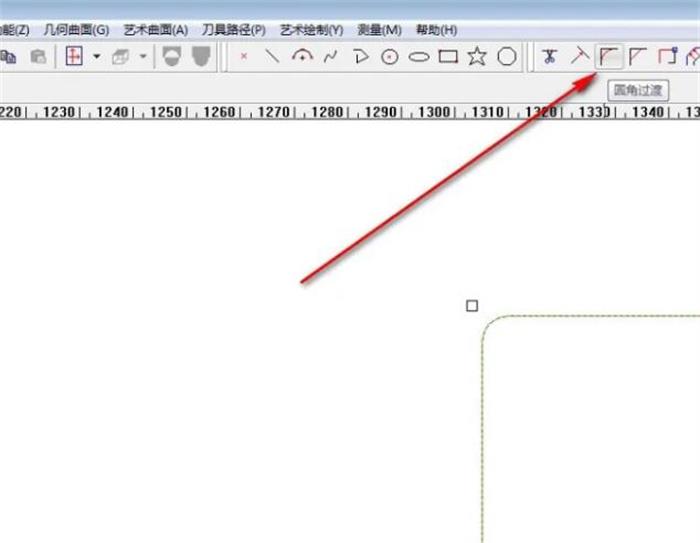

▲图2 矩形圆角

不知道圆角过度的朋友看上图,先点矩形,然后点圆角过度,点右键然后再点线条就行了,下图是我画好的决策板线条。

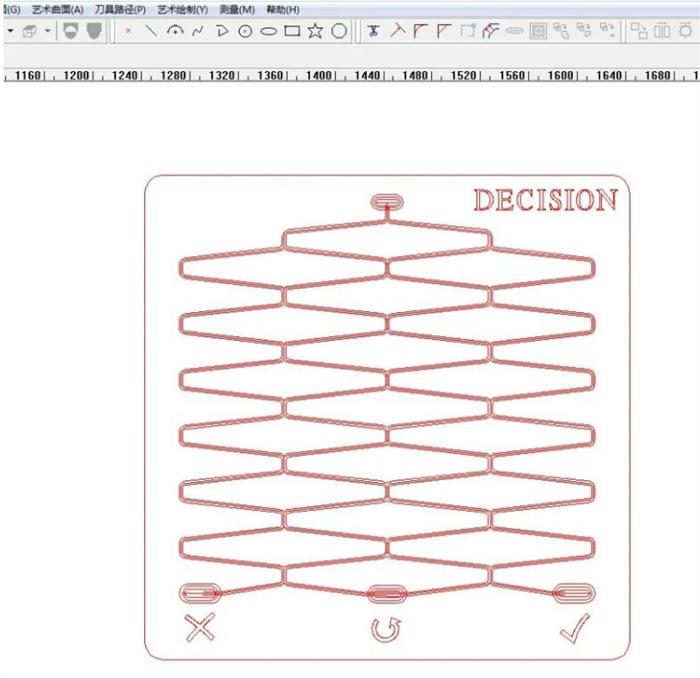

▲图3 决策板线条

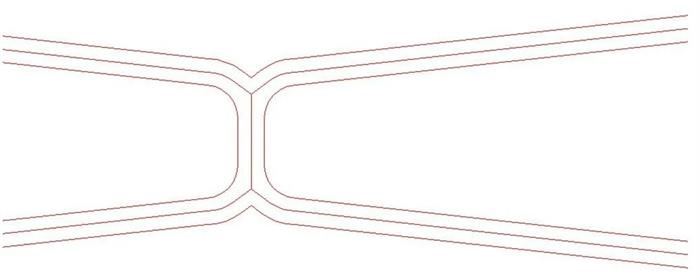

▲图4 三根线

大家注意到没,三根线,中间的线是球刀路径,球刀如下图。

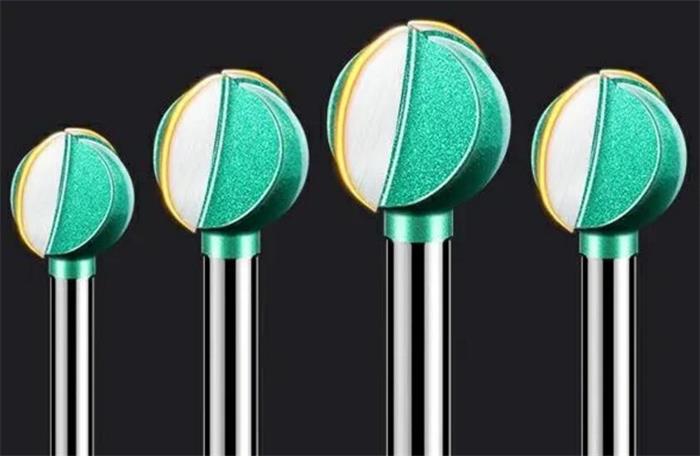

▲图5 球刀

那路径步骤如下:

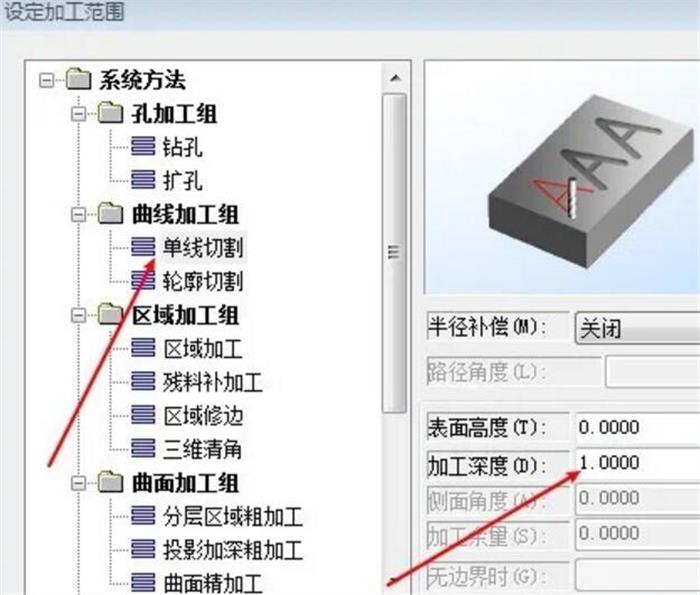

▲图6 单线雕刻

路径向导——单线切割,加工深度5毫米,这样深度钢珠不易掉落,再往下看。

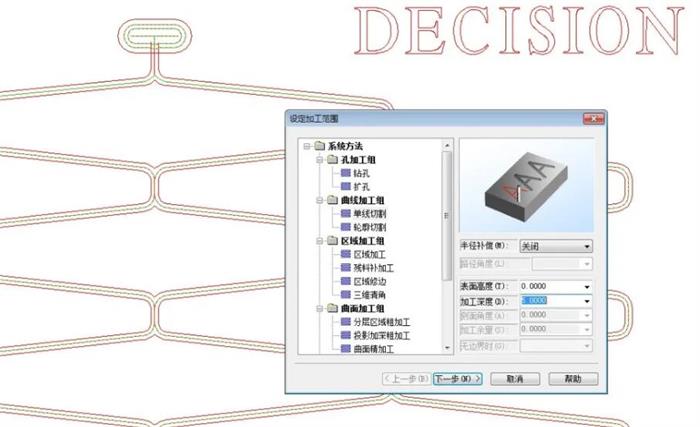

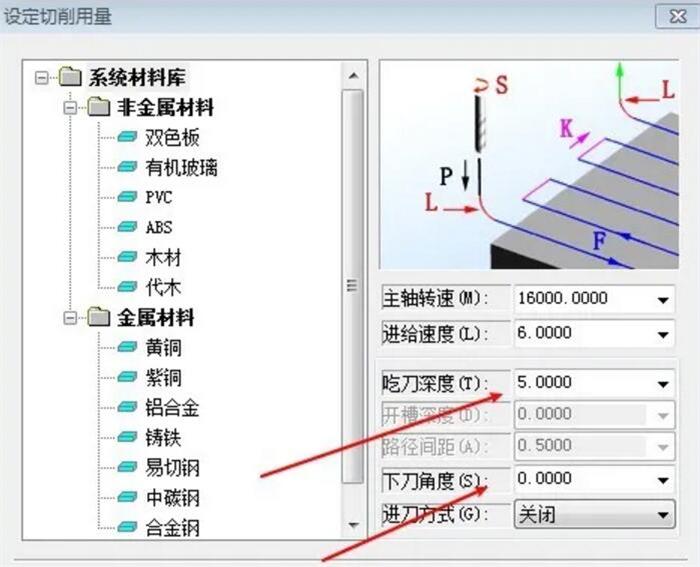

▲图7 切割参数

吃刀深度也是一样5毫米,记住一刀下去,不可分层哦,如果担心刀断,你可以深度为3毫米,我们来看看仿真吧。

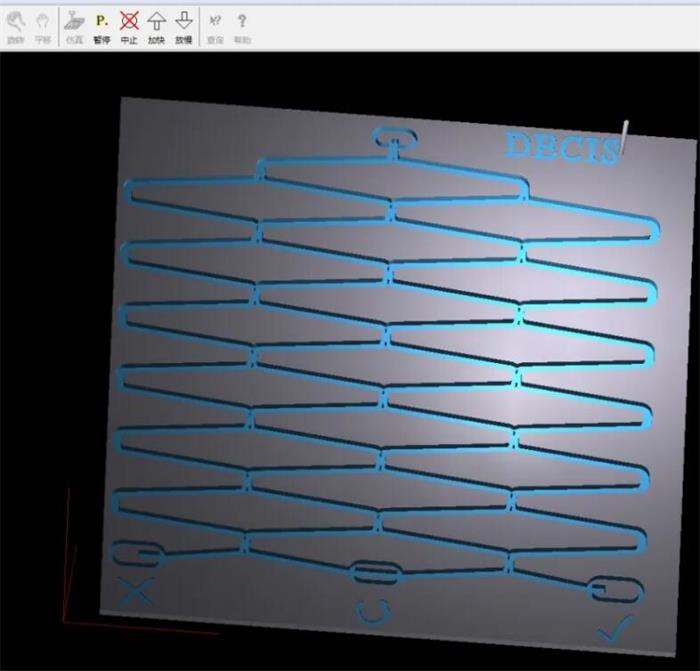

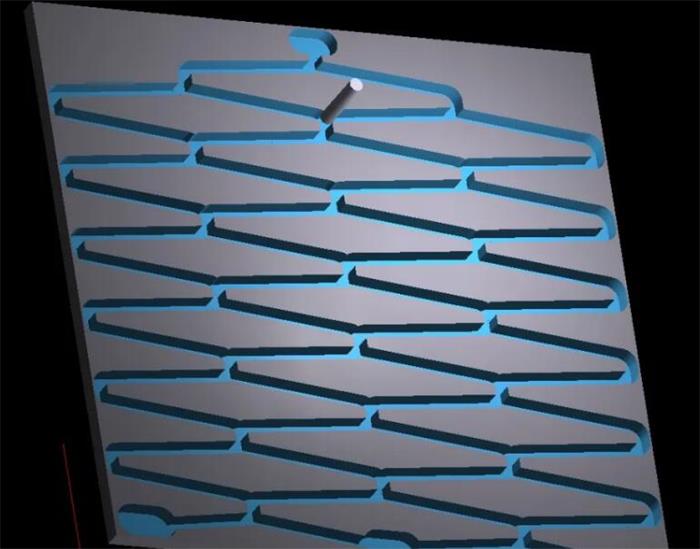

▲图8 切割仿真

球刀雕刻中千万记住不可抬刀,中断,否则雕废了,那下面是3.175刀具路径。


▲图9 3.175刀

用3.175刀目的是勾边,因为球刀走完路径后,线边很粗糙,需要用3.175刀进行修边与切割,其二雕刻下面图案与英文,仿真如下。


▲图10 决策板模拟

雕刻完然后喷红色油漆就完工了,好了,今天就分享到此,学员系统学习精雕的朋友,可以进入首页购买全套视频课程学习。
