单线切割

2022-03-29雕刻路径13441

单线切割功能用于加工各种形式的曲线,加工的图形可以不封闭、可以自交。单线切割的加工参数包括半径补偿、定义补偿值、延伸曲线端点、反向重刻一次、最后一层重刻和保留曲线高度。

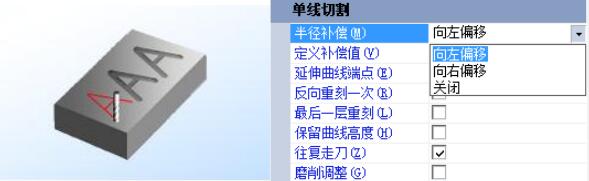

▲图 1 单线切割

参数定义:

半径补偿:

该参数定义了刀具相对曲线的偏移方向,补偿方式分为向左偏移、向右偏移、关闭三种。

向左偏移:表示生成的路径沿曲线方向向左偏移一个值;

向右偏移:表示生成的路径沿曲线方向向右偏移一个值;

关闭:表示不进行刀具补偿;

图 2.jpg

▲图 2

定义补偿值:

选择半径补偿为向左偏移或向右偏移时,选择该选项,用户可以自定义偏移补偿值;不选择该选项,将按照刀具半径进行偏移补偿。

延伸曲线端点:

选择该选项并定义延伸值,将不封闭的曲线两端延伸一段距离,以便改变下刀及抬刀的位置。

反向重刻一次:

选择该选项,路径将反向重新加工一次。

最后一层重刻:

当分层加工时,选择该选项,将在最后一层反向重刻一次;否则不会重刻加工。该选项与反向重刻一次互斥,只能选择其中的一项。

保留曲线高度:

不选择该选项,将按照曲线在零平面的投影,计算刀具路径;选择该选项,将按照现有曲线的高度计算刀具路径。

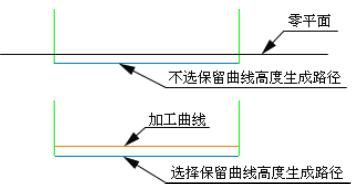

▲图 3 保留曲线高度

往复走刀:

该参数只有在设置半径补偿为向左偏移或向右偏移时存在,并且只有在侧向分层时有效。侧向分层时,选择该选项,将生成往复走刀路径;不选该选项,将生成单向走刀路径。


▲图 4 往复走刀

磨削调整:

该功能主要用于磨削加工,该选项有三种波动类型,三角形,类正弦,梯形,以保证充分利用磨头的切削刃部分。

三角形:

图 5.jpg

▲图 5

类正弦:

图 6.jpg

▲图 6

梯形:

图 7.jpg

▲图 7

此三种类型,可以进行如下参数设置:

波动距离:波动类型图中的 D 值,即波动图形中波峰-波峰之间的水平距离;

波动幅度:波动类型图中的 H 值,即波动图形中波峰-波谷之间的竖直距离。

说明:

1、当路径进行向左/向右偏移补偿时,可以通过【侧向分层】实现多次修边。

2、关闭半径补偿时,在轴向分层中选择【减少抬刀】,将生成往复走刀路径;不选【减少抬刀】,将生成单向走刀路径。


▲图 8 减少抬刀
