单线摆槽

2022-03-31雕刻路径6058

单线摆槽生成沿曲线类似摆线式加工的路径,适合硬质材料沟槽加工。

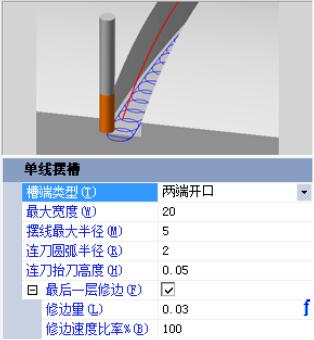

▲图 1 单线摆槽

参数定义:

槽端类型:

1、两端开口;2、起点开口;3、末点开口。

最大宽度:

生成摆槽路径所能加工的最大宽度,最大宽度必须大于等于摆线最大半径的两倍。

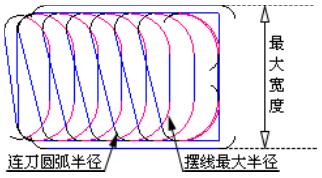

▲图 2 最大宽度

摆线最大半径:

摆槽路径圆弧切削路径的半径。

连刀圆弧半径:

连刀路径圆弧段路径半径。

连刀抬刀高度:

设置连刀路径的抬高高度,保证刀具加工连刀路径段时不与材料接触,减少刀具磨损。

最后一层修边:

选择该选项,将在摆槽路径中增加修边路径,提高侧壁的加工质量;同时配合修边量的使用提高带圆角刀具的使用寿命。

修边量:

摆线路径与修边路径的距离。

速度比率:

修边路径相对切削路径的速度比例。
