精雕扫掠面的等高和相似是什么意思?

2021-05-27常见问题11304

首先我们来看看用精雕中扫掠面的等高和相似,不同做出来的效果,就可以一目了然了。


▲图1 “扫掠面”下相似做出来的效果

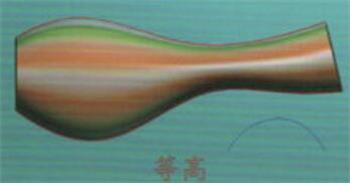

▲图2 等高做出来的效果

通过两种效果可以很明显的看出来:

相似产生的浮雕效果类似于“区域浮雕”中的“自由高度”,它是由两条轨迹线间的宽度配合截面线来决定产生的高度,轨迹线越宽的位

置浮雕高度越高,轨迹线越窄的地方浮雕高度越低。

等高产生的效果类似于“区域浮雕”中的“完全等高”,它产生的高度完全由截面线的高度(实际是平面环境下截面线的向值)来决定。

所以在做一些精确的浮雕面的时候,截面线绘制要精确.这时应该用”等高”选项.在做一些自由曲面时,高度要求不高,并能产生自然的效果,这时应该用”相似”选项。
