区域提取

2022-01-18基础入门15653

区域提取能方便地使用平面曲线生成平面区域。


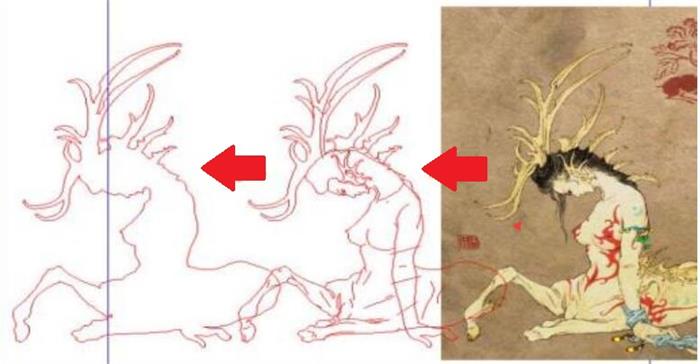

▲图 1 区域提取示意图

此命令有两种应用方式,一种是一次性生成所有区域,这种方式的优点是一次性生成大量的区域,效率高。缺点是大量区域叠杂在一起进一步的操作较为困难。

另一种是仅生成选择的区域,这种应用方式与第一种恰好相反,优点是一次生成一个区域,便于下一步的操作。缺点是生成区域的效率低。此命令在虚拟雕塑中有较多的应用。

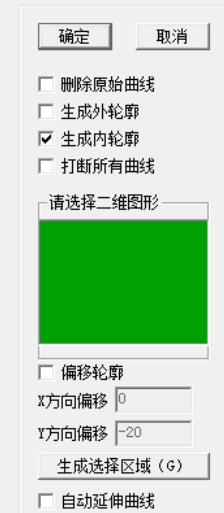

▲图 2 区域提取对话框

操作步骤:

第一种应用方式:

1、择构成区域的所有曲线。

2、点选要生成的一个或几个区域。

3、按取消结束此命令。

第二种应用方式:

1、选择构成区域的所有曲线。

2、选择区域生成的几个选项。

3、点击确定。
