随手绘制曲线

2022-01-18基础入门9873

随手绘制曲线提供了方便的绘制非精确样条曲线的一种方法。在虚拟雕塑中常可以用此命令来绘制一些简单的曲线,如发线、水流。也可以用于描图。

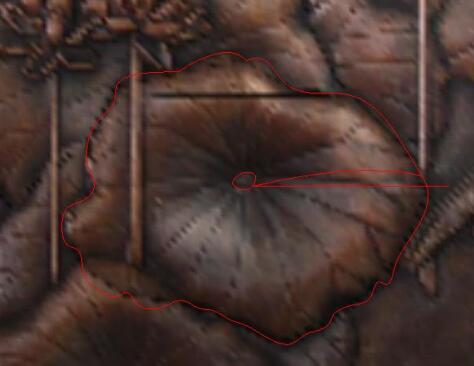

图 1 使用随手绘制曲线描绘出的荷叶的边缘与截面

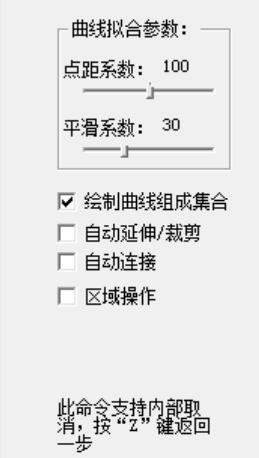

图 2 随手绘制曲线对话框

操作步骤:

1、选择命令“艺术绘制→随手绘制曲线”。

2、填写参数:点采样距离、曲线平滑度。

3、进行可选项的勾选或取消勾选。

4、绘制。

随后绘制曲线参数定义:

点距系数:

控制采样点的最小距离。点距系数越大,曲线的失真程度越大,曲线越平滑。

平滑系数:

控制曲线平滑时使用点的个数。平滑系数越大,曲线的失真程度越大,曲线越平滑。

绘制曲线组成集合

如果不勾选它,则和以前的功能一样,绘制完毕结束命令时,自动选择最后一条绘制的曲线;如果勾选它,则绘制完毕结束命令时,软件会把所绘制的所有曲线组成一个集合,并且自动选择这个集合。

区域操作:

勾选该选项后,出现“添加”和“切除”两个选项,通过鼠标的随手绘制,可对已绘制的区域进行添加相应范围或裁剪掉相应的区域范围。

伸自动延伸/裁剪:

勾选该选项后,以所绘制曲线的附近曲线为参考,对新绘制曲线的两端进行自动延伸或裁剪。

自动连接

勾选该选项后,新绘制的曲线起点接近另一条曲线的首点或末点时,自动与之连接成一条光滑曲线。
