用精雕ArtForm直出维宏nc路径(无需外置转换器)

2021-06-01常见问题21603

昨天给大家介绍了ArtForm吊炸天的那么多功能,那么,得到ArtForm软件以后,做出的刀路怎么把路径输出成我们的机床需要的nc格式呢,大家请看下方操作。首先我们通过视频讲解输出的设置,直接看下文‍!

操作步骤:

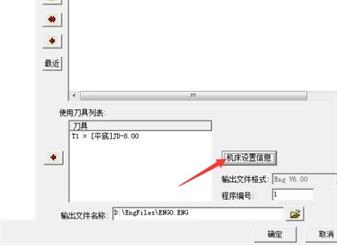

▲图1 输出刀具路径

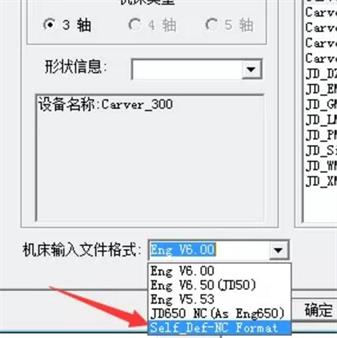

▲图2 机床设置

编好刀路后,按下列操作顺序设置自定义后处理,找到刀具路径里的输出刀具路径选项,点击机床设置信息,机床的输入文件格式,都可以更改,eng格式设置选项,可以导入需要的后置文件。


▲图3 文件格式

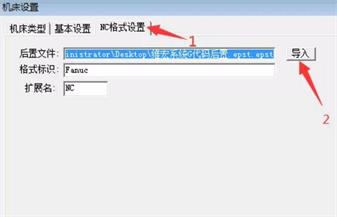

▲图4 导入后置文件

然后找到后处理文件后打开,选中需要导入的维宏系统G代码后置文件(文章底部课程里有自带后置),打开后会提示导入成功,然后设置好收入文件名称和目录价,就可以点击确定输出了。

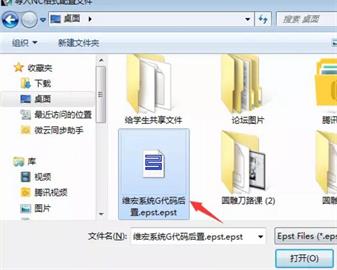

▲图5 选中后置文件

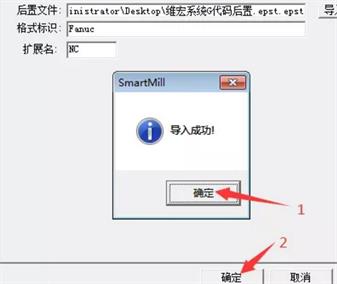

▲图6 导入成功

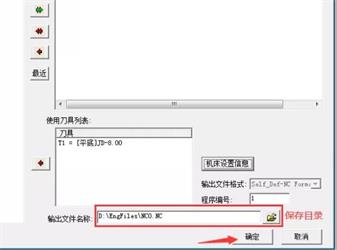

▲图7 输出路径名称

声明:

由于机器标准不同,后处理使用有一定风险,建议将nc路径空走,以便检测机床兼容性,鉴于加床厂商数量众多,也不会一一尝试兼容性,大家可联系厂商以获得兼容性最好的后处理端。‍
