堆料去料

2021-12-04浮雕12500

堆料、去料是浮雕造型中最常用的命令,通过交互式地在模型上添料或去料,从而完成对浮雕曲面的造型。

操作步骤:

1)选择命令“雕塑→堆料/去料”。

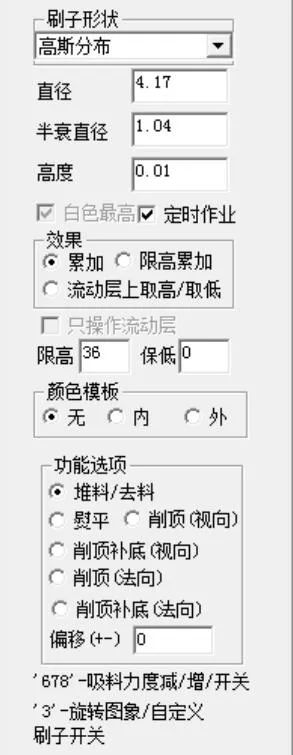

2)设置参数,进行堆料/去料操作。参数设置如图1所示。


▲图 1 堆料/去料参数设置

堆料/去料参数定义:

刷子形状:

选择刷子。

效果>累加:

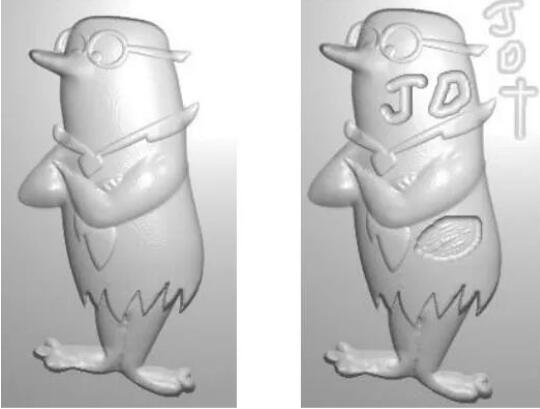

每当按下鼠标左键移动时,或不移动但定时作业开关打开时,刷子所在位置高度不断地升高/降低。使用该选项时刷子高度值一般应设置得比较小,0.005mm—0.05mm之內才好控制。累加效果如图2所示。


▲图 2 累加堆料

效果>流动层上>取高\取低:


▲图 3 流动层上取高/取低

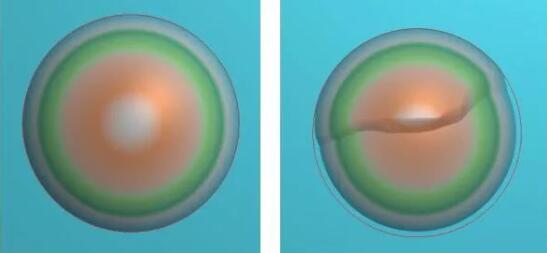

相对上次固化而言,刷子所经过处最多叠加/切除一个刷子的形状。使用该选项时刷子高度值一般应设置得比较大,0.2mm以上效果才明显。流动层上取高/取低效果如图3所示。

效果>限高累加:

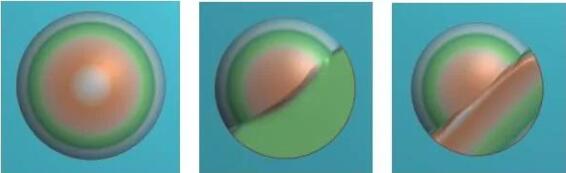

相对上次固化而言,刷子所经过处叠加/切除刷子高度值。限高累加效果如图4所示。


▲图 4 限高累加

只操作流动层:

仅去料时有效。如果选上,只去流动层上的材料,否则去复合层上的材料。

定时作业:

鼠标左键按下时,即使不移动鼠标,系统每隔20毫秒自动在当前位置堆/去料一次。

颜色模板

利用颜色模板界定操作范围。

直经变化:

操作时刷子直经自动按变化因子改变。

直经变化方式>等比:

刷子直经自动按直经变化因子等比变化。

直经变化方式>等差:

刷子直经自动按直经变化因子等差变化。

直经变化因子:

刷子直经按变化因子变化。

高度变化:

操作时刷子高度按变化因子改变。

高度变化方式>等比:

刷子高度按高度变化因子等比变化。

高度变化方式>等差:

刷子高度按高度变化因子等差变化。

高度变化因子:

刷子高度按高度变化因子变化。

功能选项>熨平:

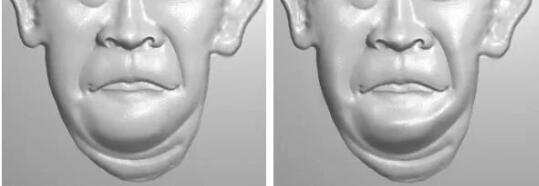

在模型上可把弧度较大的曲面熨平(相对平面)。如图5。


▲图 5 熨平

功能选项>削顶(视向/法向):

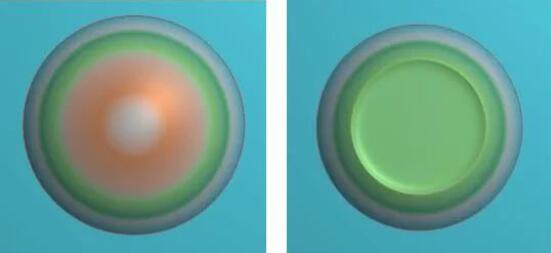

在模型上点击的第一点位置确定削顶高度,高于此位置的曲面会削成平面。如图6。


▲图 6 削顶

功能选项>削顶补低(视向/法向):

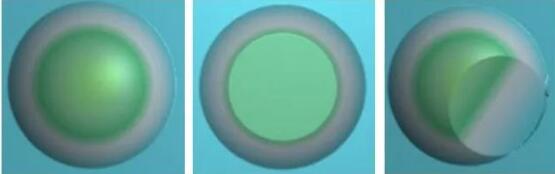

在模型上点击的第一点位置确定削顶高度,刷子刷过的地方,高于此位置的曲面会削成平面,而低于此位置的地方补成平面。如图7。

图 7.jpg

▲图 7

偏移(+-):

在使用熨平、削顶、削顶补低功能时,在模型上定义一点的高度加上偏移数值为基准高度。
