导动工具控制刷子沿线运动,并相应地改变模型。导动去料可以看作是虚拟投影雕刻,刷子运动的轨迹投影到模型上,可以看作是投影后的雕刻路径。刷子类型就相当不同的刀具类型,半球是球刀,圆柱是柱刀,圆锥是锥刀等。

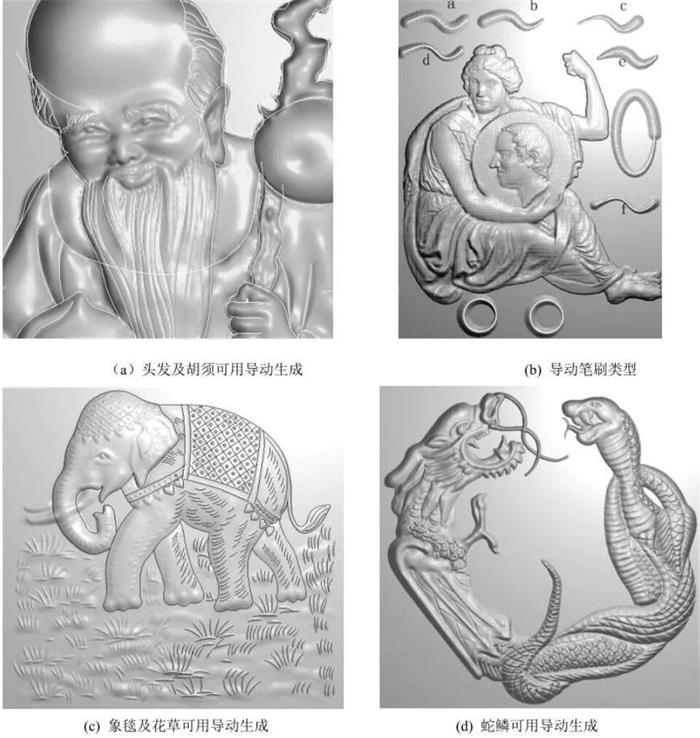

刷子沿着轨迹运动,并自动堆料/去料(如图1所示)


▲图 1 导动堆料/去料

预操作:

利用绘制功能在模型上绘制一些二维图形、文字。

操作步骤:

1) 选择命令“导动→导动堆料/导动去料”。

2) 选择刷子类型,调整刷子大小。移动鼠标到二维图形处,当其改变颜色时,单击鼠标左键,即可完成导动堆料/去料。单击鼠标右键退出命令。

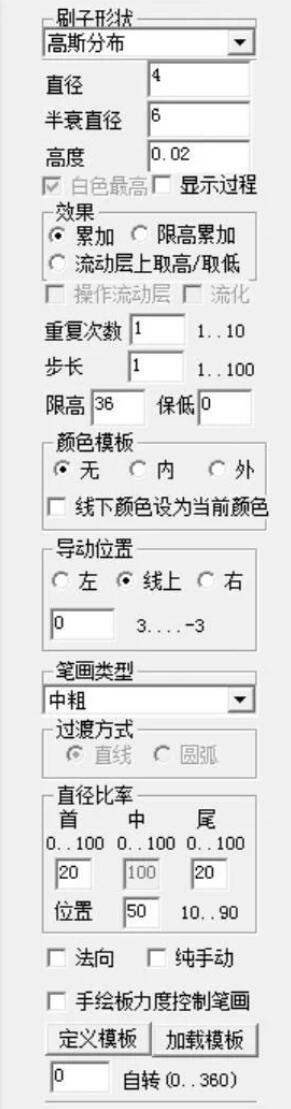

▲图 2 导动堆料/去料参数设置

导动堆料/去料参数定义:

本部分解释在导动堆料/去料功能中用到的参数变量(如图 2),对话框中大部分参数与雕塑工具中堆料/去料的参数相同, 在此仅介绍新增的参数。

步长:

刷子沿线运动时, 步伐的大小,以跨过的顶点数度量。

重复次数:

刷子沿线运动的次数。

显示过程:

是否当刷子在任一位置完成操作后,立即显示结果。

笔画类型:

规定刷子在运动过程中, 刷子直径的改变规律。

等粗:

运动过程中, 刷子直径不变,如图 1(b)-a。

首粗尾细:

运动过程中, 刷子直径变小。起点处刷子直径是操作开始时刷子的直径。末点处刷子直径由‖直径比率.尾‖ 设定,缺省值为起点处刷子直径的 20%。如图 1 (b)-b。

首细尾粗:

运动过程中, 刷子直径变大。末点处刷子直径是操作开始时刷子的直径。起点处刷子直径由‖直径比率.首‖ 设定, 缺省值为末点处刷子直径的 20%。如图 1 (b)-c。

首粗:

起点处刷子直径是操作开始时刷子的直径。可设定末点及中间某一位置处刷子直径的大小。如图 1 (b)-d。

中粗:

中间某一位置处刷子直径是操作开始时刷子的直径。可设定起/末点位置处刷子直径的大小。如图 1 (b)-e。

尾粗:

末点处刷子直径是操作开始时刷子的直径。可设定起点及中间某一位置处刷子直径的大小。如图 1 (b)-f。

过渡方式:

当笔画类型为‖首粗尾细/首细尾粗‖的时候, 规定刷子直径在起末点之间的变化规律。

直线:

直径线性变化。

圆弧:

直径依照二次曲线变化。

直径比率:

起末点及中间某一位置处刷子直径之间的比例百分数。

首:

起点处刷子直径相对于最大直径的比例百分数。

中:

中间某一位置处刷子直径相对于最大直径的比例百分数。

尾:

末点处刷子直径相对于最大直径的比例百分数。

位置:

中间某一位置相对于轨迹长度的比例百分数。

法向导动:

依照曲线的法矢方向进行导动,避免曲面弧度较大的地方,导动时产生变形

定义刷子模板:

通过自己绘制的特征,填颜色后点此项,便可定义成刷子(通过导动来实现想要的截面效果)。

说明:

1)所选图形或文字必须至少部分位于雕塑模型上。

2)导动堆料/去料时,若要多选图形,方法如下:

  a. 选择命令之前,把要选的对象或其一部分选上。

  b. 进入命令之后,设定参数。

  c. 如果所有对象都已选上,按右键结束命令即可;如果还有对象没有选上,移动鼠标到待选对象上,当其改变颜色时,单击左键即可。
