定位块

2021-12-13浮雕9115

此命令用于快速生成模具上的方形定位台/槽,定位块的作用是用于模具生产时反复开合模过程中的定位,避免模具造成横向移动误差。

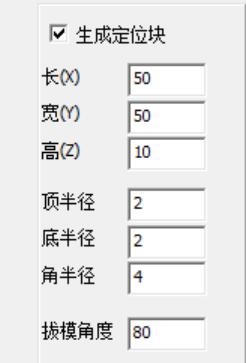

▲图 1 定位块对话框

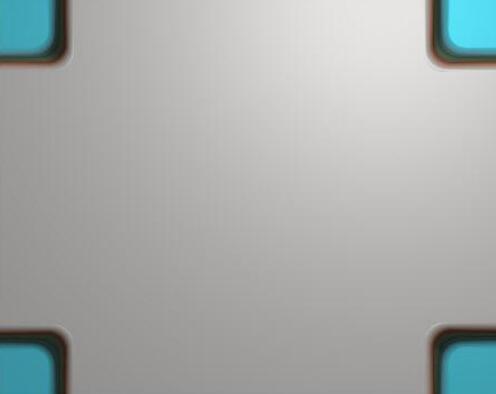

▲图 2 定位块案例

操作步骤:

1)选择命令“几何曲面→定位块”。

2)设置参数

3)点击模型边角处,右键结束命令。

定位块参数定义:

长长/宽/高:

定位块的长、宽、高尺寸。

顶半径:

定位块顶面边圆弧半径。

底半径:

定位块底面边圆弧半径。

角半径:

定位块角半径。

拔模角度:

定位块顶面和底面形成的角度。
