水晶面
此命令主要面向水晶工艺品行业,主要操作原理是在虚拟雕塑环境里做出产品的曲面大型, 然后再用水晶面命令绘制三角形或四边形的面片,绘制完成即可在平面环境下得到一张由绘制的 面片组成的普通网格。

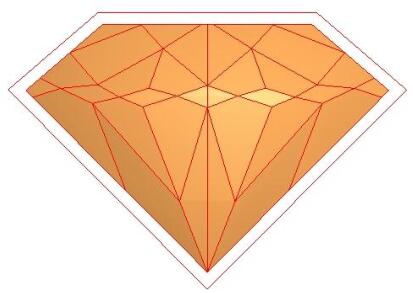

▲图 水晶面

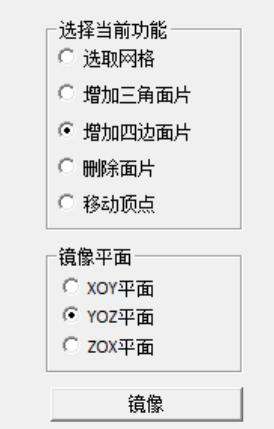

▲图 水晶面对话框
此命令主要面向水晶工艺品行业,主要操作原理是在虚拟雕塑环境里做出产品的曲面大型, 然后再用水晶面命令绘制三角形或四边形的面片,绘制完成即可在平面环境下得到一张由绘制的 面片组成的普通网格。
▲图 水晶面
▲图 水晶面对话框
