导动冲压

2021-12-14浮雕8572

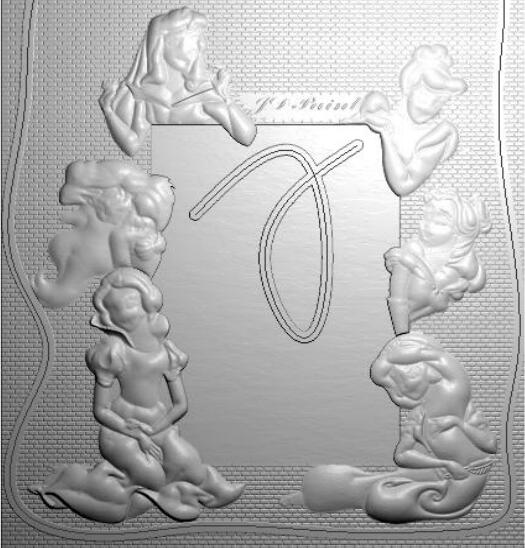

刷子沿着轨迹运动,并自动冲压,如图1所示。


▲图 1 导动冲压

预操作:

利用绘制功能在模型上绘制一些二维图形元素、文字。

操作步骤:

1)选择命令“导动→导动冲压”。

2)调整刷子大小,移动鼠标到二维图形处,当其改变颜色时,单击鼠标左键,即可完成冲压。单击鼠标右键退出命令。

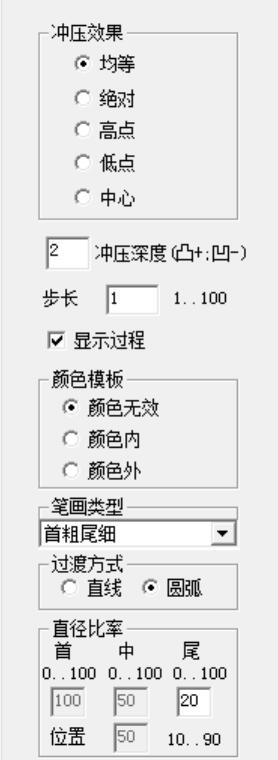

▲图 2 导动冲压对话框

导动冲压参数定义:

本部分解释在导动冲压功能中用到的参数变量(如图2),对话框中大部分参数与雕塑工具中冲压的参数相同,在此仅介绍新增的参数。

步长:

刷子沿线运动时,步伐的大小,以跨过的顶点数度量。

显示过程:

是否当刷子在任一位置完成操作后,立即显示结果。

笔画类型:

规定刷子在运动过程中, 刷子直径的改变规律。

过渡方式:

当笔画类型为‖首粗尾细/首细尾粗‖的时候, 规定刷子直径在起末点之间的变化规律。

直径比率:

起末点及中间某一位置处刷子直径之间的比例百分数。

说明:

所选图形或文字必须至少部分位于雕塑模型上。
