导动抖动

2021-12-14浮雕6996

刷子沿着轨迹运动,并自动抖动,可以达到快速去高补低的效果,如图1所示。

预操作:

利用绘制功能在模型上绘制一些二维图形元素、文字。

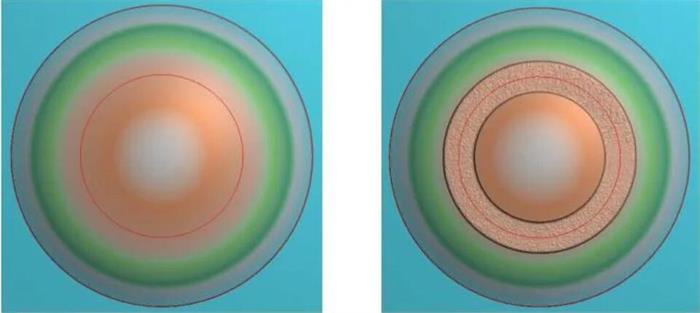

▲图 1 导动抖动

操作步骤:

1、选择命令“导动→导动抖动”。

2、导动抖动

a、调整刷子大小。

b、移动鼠标到二维图形处,当其改变颜色时,单击鼠标左键,即可完成导动抖动。

c、单击鼠标右键退出命令。

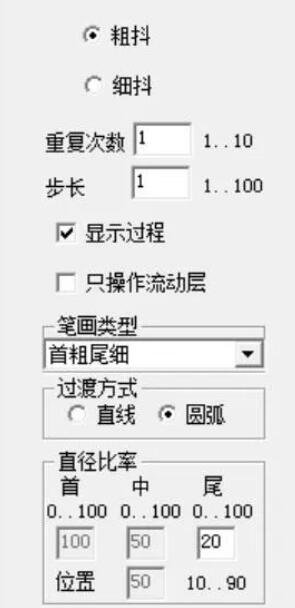

▲图 2 导动抖动参数设置

导动抖动参数定义:

本部分解释在导动抖动功能中的新增参数:

步长:

刷子沿线运动时,步伐的大小,以跨过的顶点数度量。

重复次数:

刷子沿线运动的次数。

显示过程:

是否当刷子在任一位置完成操作后,立即显示结果。

笔画类型:

参见《导动堆料去料》的说明。

过渡方式:

参见《导动堆料去料》的说明。

直径比率:

参见《导动堆料去料》的说明。

说明:

所选图形或文字必须至少部分位于雕塑模型上。
