锥刀划线

2021-12-08浮雕13946

锥刀划线的应用范围主要是体现在木雕行业上,用于模仿V型刀(三角刀)的划线铲刀效果,在木雕当中植物叶脉、龙须等有着广泛的应用。

这类以前效果的实现方法主要包括:

1、用锥台面的笔刷进行导动去料,直接在模型做出清角效果。其缺点是效果不太清晰,而且影响加工效率。

2、用区域浮雕当中的三角截面切除,缺点同上。

3、对每一划线,描成区域,做三维清角。缺点是划线很多,过程繁琐。这种方法的改进版本是描绘单线,利用单线生成区域命令生成区域,这使描绘区域的过程稍微方便一些。

现在可通过锥刀划线命令直接在模型上生成清角效果,同时可生成相应刀路并保存在平面环境中。生成刀路之后把清角浮雕效果擦除,这可使得模型在加工过程当中更加光顺,有效提高加工效率,并且保证最后刀具加工出的清角效果清晰美观。

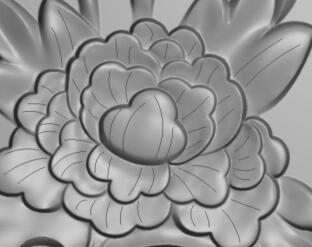

▲图 单线

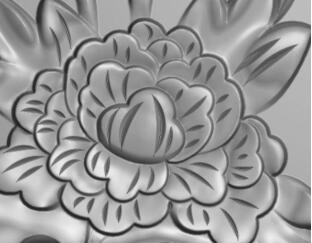

▲图 清角效果

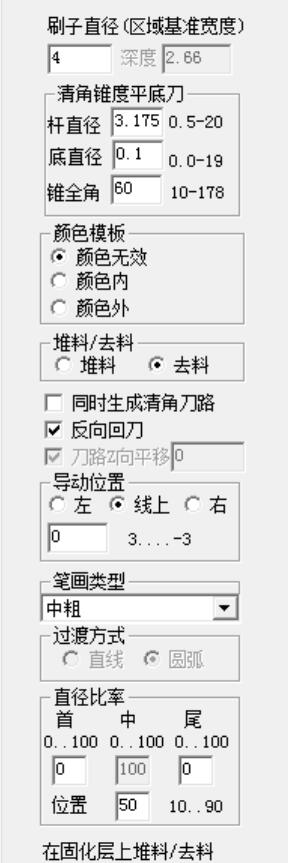

▲图 3 锥刀划线对话框

操作步骤:

1、选择命令“雕塑→锥刀划线”。

2、设置参数(如图3),刷子的大小决定表面基准的宽度,同时刷子大小和刀具参数决定划线的深度(在进行相关参数调整的时候深度会自动作出相应的调整)。

3、命令提供是否同时生成清角刀路复选选项,勾选时才会同时生成路径。

4、调整到所需参数之后点击所需清角线条(或者集合的线条)即可。

同时,在勾选生成路径的同时可在平面环境中得到所需路径,不过这里再次提醒注意的是,切记在路径生成之后把模型清角效果擦除(特殊情况需要保留除外)。
