单线生成区域

2022-01-19基础入门8840

命令的背景:这个命令的需求最初来源于木雕行业。在木雕加工中经常会有树叶一类的图案。


▲图 1 单线生成区域(示意图)

如果将这些树叶的筋脉直接用曲面表示出来进行加工,不但会影响加工效率,加工效果也不是十分好。一般的方法是将这些筋脉描成区域,而后采用清角或锥刀划线的加工的方法。使用这个命令可以少描一部分图案,从而提高描图效率。当然,这个命令也可以直接用于生成树叶的筋脉。

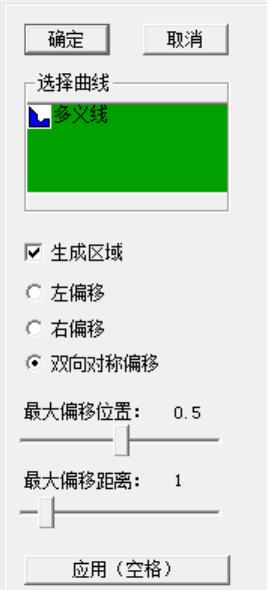

▲图 2 单线生成区域对话框

操作步骤:

1、绘制一条曲线。

2、选择命令“艺术绘制→单线生成区域”。

3、修改参数。

4、点击“空格”或“确定”键。
