曲线延伸

2022-01-24基础入门9120

曲线延伸可将空间曲线延伸到某一条曲线或一点所确定的边界处。

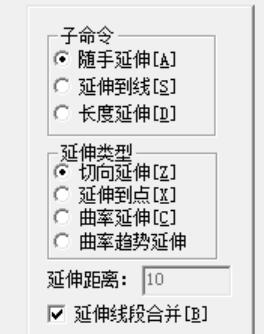

▲图 1 曲线延伸对话框

操作步骤:

1、点击命令“艺术绘制→空间曲线编辑曲线延伸”。

2、选择“子命令”和“延伸类型”。

3、点击鼠标左键进行操作。

4、鼠标右键结束命令。

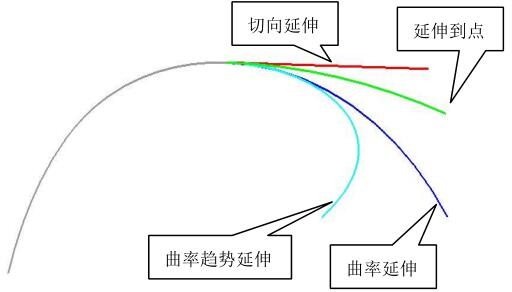

▲图 2 随手延伸:不同类型延伸(示意图)

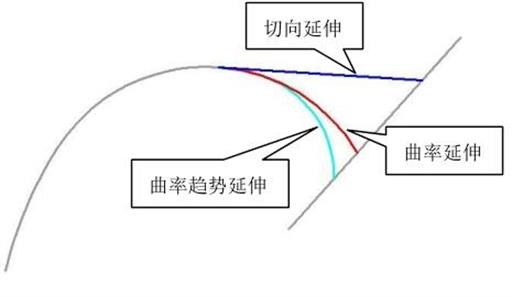

▲图 3 延伸到线:不同类型延伸(示意图)

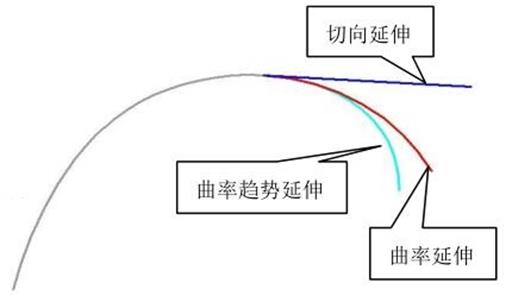

▲图 4 长度延伸:不同类型延伸(示意图)

曲线延伸参数定义:

随手延伸:

将空间曲线延伸到鼠标左键指定的位置。

延伸到线:

将空间曲线延伸到指定的曲线处。

长度延伸:

将空间曲线按照相应长度进行延伸。

切向延伸:

按照空间曲线相切的方向进行延伸。

延伸到点:

在随手延伸子命令下,将空间曲线延伸到指定点

曲率延伸:

将空间曲线按照圆弧曲率的方式延伸到鼠标左键指定的位置。

曲率趋势延伸:

将空间曲线按照样条曲率的方式延伸到鼠标左键指定的位置。

延伸距离:

在长度延伸子命令下,输入曲线延伸的长度,单位为mm。

延伸线段合并:

延伸后的空间曲线与原始空间曲线合并为一条曲线。
