曲线连接

2022-01-24基础入门13278

曲线连接可将空间曲线在连接端点处进行连续性匹配,将两条或多条曲线连接为一条样条曲线

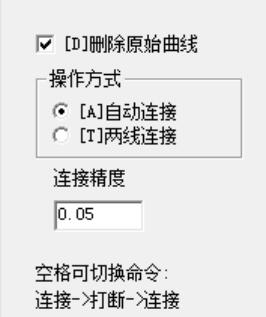

图 1 曲线连接对话框

操作步骤:

1、点击命令“艺术绘制→空间曲线编辑→曲线连接”。

2、选择“操作方式”,修改参数。

3、鼠标左键拾取曲线。

4、鼠标右键结束命令。

曲线连接参数定义:

删除原始曲线:

勾选该选项,连接成功后生成一根新的空间曲线,自动删除未连接状态的原始曲线;不勾选该选项,连接成功后生成一根新的空间曲线,同时保留未连接状态的原始曲线。

自动连接

按照空间曲线的连接端点处进行连续性匹配,自动连接若干根端点重叠的曲线。

两线连接:

只对端点重叠的两根曲线进行连接。

连接精度:

在自动连接状态下,设置该参数控制连接后曲线的变形量。
