曲线打断

2022-01-24基础入门9870

此命令是将一条空间曲线打断成两条或者多条曲线。

单点打断:拾取的曲线上的任意点,将其在此点处打断成两条曲线。

曲线打断:用“打断曲线”把“被打断曲线”在交点处分割成两条或者多条曲线。

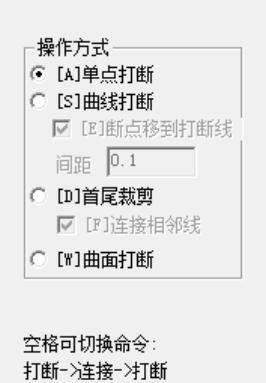

▲图 1 曲线打断对话框

操作步骤:

1、点击菜单命令:“艺术绘制→空间曲线编辑→曲线打断”。

2、拾取曲线以及打断操作。

3、点击鼠标右键结束命令。

曲线打断参数定义:

单点打断:

将拾取的曲线在某点打断成两条曲线。

曲线打断:

用“打断曲线”把“被打断曲线”在交点处分割成两条或者多条曲线。

曲面打断:

使用拾取的工具曲面(几何曲面)将与其相交的曲线在交点处分割为两条或多条曲线。
