扩孔参数定义

2022-03-27雕刻路径9777

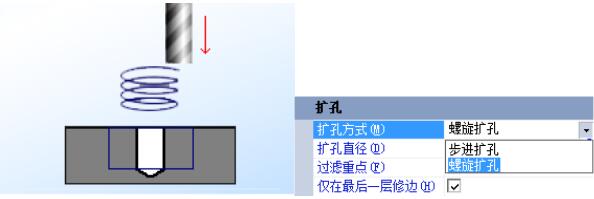

扩孔加工用于扩大现有圆孔直径,也可用于切削比刀具直径大的通孔。扩孔的加工参数,如下图所示:


▲图 1 扩孔

参数定义:

扩孔方式:

扩孔加工有两种进刀方式,即步进扩孔和螺旋扩孔,如右图所示,左边的图为步进扩孔,右边的图为螺旋扩孔。步进扩孔每一层的路径在一个水平面上,在某位置处下刀或抬刀排屑。螺旋扩孔以螺旋线方式下刀到某层的深度,再在该深度兜一个圆扩孔。


▲图 2 扩孔方式

扩孔直径:

扩孔直径大小应当为孔的最终直径大小。当扩孔直径比刀具直径小时,系统不能生成扩孔路径。

过滤重点:

将位置重复点过滤掉,只留下不重合的点。

仅在最后一层修边:

该参数主要用于螺旋扩孔,在最后一层切削时增加修边路径,否则默认为每层均生成修边路径。

为了方便的获得扩孔的圆心点,扩孔加工提供特征取点功能。详情参见【钻孔】中【特征取点】。
