精雕如何在单线雕刻中实现一头浅一头深的技巧?

2024-05-27常见问题593

在电脑雕刻过程中,很多学员都会遇到一个问题:如何让单线雕刻的一头浅一头深?作为这个问题今天有时间,为大家解答下这个问题,并为您提供一步步的操作指南。

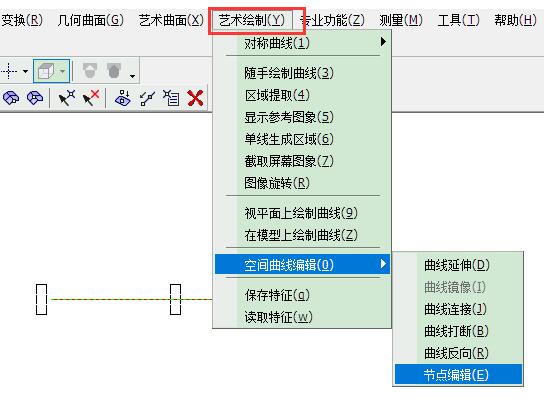

1、艺术绘制下空间曲线,编辑节点编辑

首先,我们需要对线条进行深度处理。

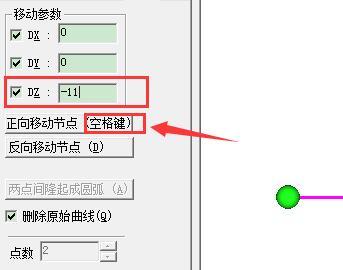

具体操作是:选中线条,框选节点,在Z轴位置填上我们想要加工的深度,然后点击空格键确认。这样,线条就会变成有深度的线条。

2、进入加工界面,设置单线路径

接下来,我们需要进入加工界面,为线条创建单线路径。

具体操作是:点击刀具路径路径向导,选择单线切割,然后点击下一步。在选择刀具时,我们可以根据自己的需求选择合适的刀具,例如球头刀。然后,点击应用并确定。

3、调整参数,确保保留曲线高度

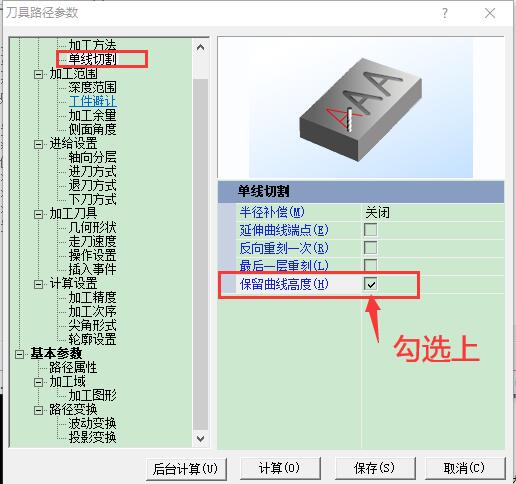

在设置参数时,我们需要注意以下几点:首先,勾选保留曲线高度;

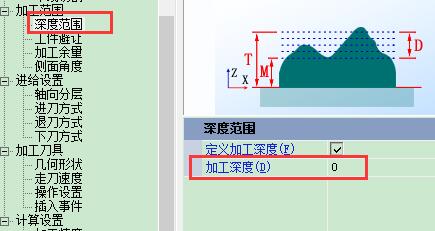

其次,将深度范围设置为0;

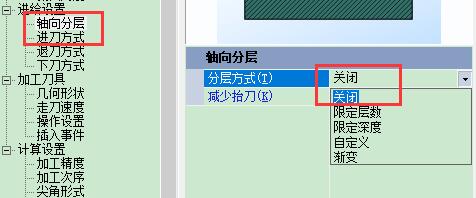

然后,关闭轴向分层进刀方式

最后,设置下刀方式竖直下刀加工精度设置里的弦高误差设置为0.02。完成参数设置后,选择加工图形,点击确定并计算。

4、模拟加工效果,查看成果

最后,我们需要对加工效果进行模拟,以查看成果。

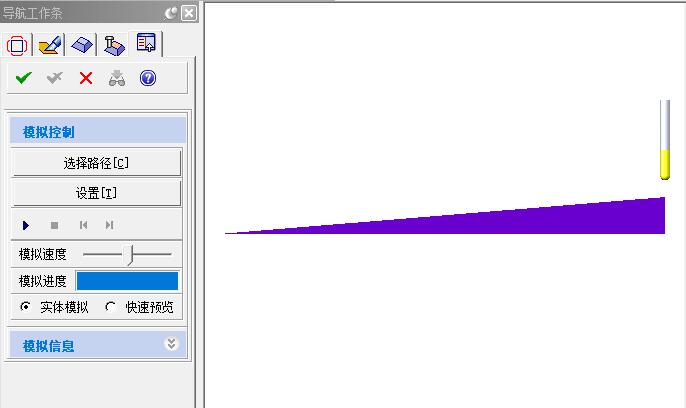

具体操作是:点击旋转,然后进行模拟。选择刀具路径-加工过程实体模拟,通过模拟,我们可以清晰地看到线条的加工效果,确保其一头浅一头深。

总之,通过以上四个步骤,我们就可以在单线雕刻中实现一头浅一头深的技巧。希望这篇文章能帮助到您,如果您还有其他问题,欢迎随时向我们提问。
