曲线吸附

2022-05-02雕刻路径5727

曲线吸附加工主要是曲面上线按照曲面所在法线方向来计算刀具路径的,它可以沿着曲面上的曲线加工出等宽的槽。与曲线投影加工中的沿曲面法向偏移不同的是刀具的接触点落在曲面上的曲线上,曲线吸附加工同时也支持分层加工。

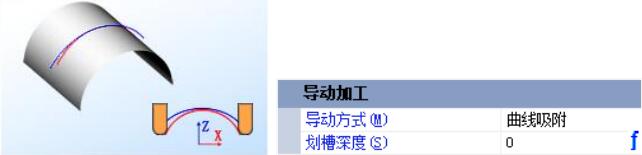

▲图 曲线吸附

曲面吸附加工功能的参数定义与曲面投影加工功能的参数定义一致,详情见“导动加工-曲面投影”。

注意:

1、划槽深度不能大于加工使用刀具的半径,否则生成的路径有变形,不能使用。

2、选用曲线吸附加工时,为提高加工精度,建议选择的导动线为曲面上线

3、曲线吸附的分层加工同曲线投影的分层加工原理相同,注意事项请参考曲线投影中的分层加工。
